XWJ型無堵塞紙漿泵結構圖
時間：2012/7/26 來源：浙江揚子江泵業有限公司
【XWJ型無堵塞紙漿泵】產品簡介：
XWJ型無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等，因此XWJ型無堵塞紙漿泵是您理想的“好幫手"，同時您的成功也是我們始終的追求。

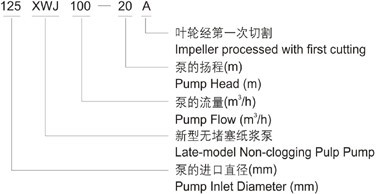

【XWJ型無堵塞紙漿泵】型號意義：
【XWJ型無堵塞紙漿泵】性能范圍：
流量：20～400m3／h 轉速：1450r／min
揚程：10～32m 功率：1.5～55Kw
【XWJ型無堵塞紙漿泵】產品用途：
XWJ型無堵塞紙漿泵可廣泛適用于輕工、造紙行業溫度低于110℃，濃度低于6％漿料的輸送，同時也可用于工業和城市給水、排水等場合。
【XWJ型無堵塞紙漿泵】結構說明：
1．XWJ型無堵塞紙漿泵為單級單吸懸臂式結構，主要φ泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
2．從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向(φ間)排出；
3．泵為后開門結構，維修時可不必拆卸進出管路；
4．泵軸由兩個高精度滾動軸承支承，采用稀油潤滑(20撐機油)；
5．軸封采用機械密封或填料兩種型式；
6．耐磨板與葉輪前側間隙可通過調節螺桿進行調節，以保持葉輪連續運行的高效性；
7．泵和電機由柱銷聯軸器直聯傳動。
該泵的各過流部件材質為HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti，軸材質為40Cr或3Cr13。

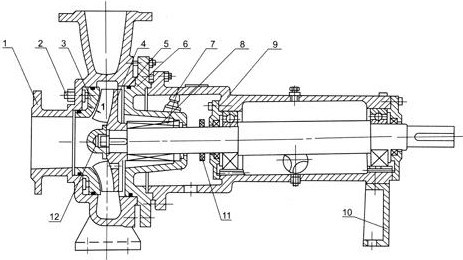

【XWJ型無堵塞紙漿泵】結構圖：
|
|
1 |
泵體 |
7 |
軟管接頭 |
|
2 |
調節螺桿 |
8 |
填料或機械密封 | |
|
3 |
耐磨板 |
9 |
懸架部件 | |
|
4 |
葉輪 |
10 |
支架 | |
|
5 |
O形圈 |
11 |
擋水圈 | |
|
6 |
泵蓋 |
12 |
葉輪螺母 |
【XWJ型無堵塞紙漿泵】性能參數：
|
泵型號 |
流量(m3/h) |
揚程 |
轉速(r/min) |
配套電機型號及功率(KW) | |
|
80XWJ25-12.5 |
|
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
|
A |
20 |
10 |
Y90l-4/1.5 | ||
|
80XWJ25-20 |
|
25 |
20 |
1450 |
Y100L2-4/3 |
|
A |
20 |
16 |
Y100L-4/2.2 | ||
|
100XWJ50-20 |
|
50 |
20 |
1450 |
Y132S-4/5.5 |
|
A |
45 |
18 |
Y112M-4/4 | ||
|
B |
40 |
16 |
Y112M-4/4 | ||
|
100XWJ50-32 |
|
50 |
32 |
1450 |
Y160M-4/11 |
|
A |
40 |
26 |
Y132S-4/5.5 | ||
|
125XWJ100-20 |
|
100 |
20 |
1450 |
Y160M-4/11 |
|
A |
90 |
18 |
Y132S-4/7.5 | ||
|
B |
80 |
16 |
Y132S-4/7.5 | ||
|
125XWJ100-32 |
|
100 |
32 |
1450 |
Y160M-4/15 |
|
A |
90 |
28 |
Y160M-4/11 | ||
|
B |
80 |
26 |
Y160M-4/11 | ||
|
150XWJ200-20 |
|
200 |
20 |
1450 |
Y180M-4/18.5 |
|
A |
180 |
18 |
Y160M-4/15 | ||
|
B |
160 |
16 |
Y160M-4/11 | ||
|
150XWJ200-32 |
|
200 |
32 |
1450 |
Y200L-4/30 |
|
A |
187 |
28 |
Y180M-4/22 | ||
|
B |
170 |
24 |
Y180M-4/18.5 | ||
|
200XWJ400-20 |
|
400 |
20 |
1450 |
Y225S-4/37 |
|
A |
380 |
18 |
Y200L-4/30 | ||
|
B |
340 |
15 |
Y180L-4/22 | ||
|
200XWJ400-32 |
|
400 |
32 |
1450 |
Y250M-4/55 |
|
A |
375 |
28 |
Y225M-4/45 | ||
|
B |
340 |
24 |
Y225S-4/37 | ||
|
注：實驗介質為常溫下的清水 | |||||

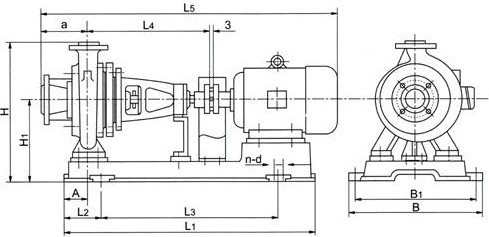

【XWJ型無堵塞紙漿泵】安裝尺寸圖：
|
泵型號 |
配套電機型號 及功率 |
A |
L1 |
L2 |
L3 |
a |
L4 |
L5 |
B1 |
B |
H1 |
H |
n-d |
|
80XWJ25-12.5 |
Y100L1-4/2.2 |
60 |
768 |
108 |
550 |
110 |
371 |
847 |
310 |
350 |
215 |
425 |
4-Φ18 |
|
80XWJ25-12.5A |
Y90L-4/1.5 |
807 | |||||||||||
|
80XWJ25-20 |
Y100L2-4/3 |
110 |
980 |
120 |
740 |
125 |
491 |
847 |
440 |
490 |
255 |
490 | |
|
80XWJ25-20A |
Y100L1-4/2.2 | ||||||||||||
|
100XWJ50-20 |
Y132S-4/1.5 |
90 |
920 |
130 |
660 |
125 |
472 |
1077 |
440 |
490 |
270 |
520 | |
|
100XWJ50-20A |
Y112M-4/4 |
1002 | |||||||||||
|
100XWJ50-20B |
Y112M-4/4 | ||||||||||||
|
100XWJ50-32 |
Y160M-4/11 |
1043 |
125 |
740 |
1207 |
460 |
510 |
300 |
580 | ||||
|
100XWJ50-32A |
Y132S-4/5.5 |
990 |
1077 | ||||||||||
|
125XWJ100-20 |
Y160M-4/11 |
1200 |
180 |
840 |
140 |
502 |
1252 |
300 |
580 |
4-Φ24 | |||
|
125XWJ100-20A |
Y132M-4/7.5 |
990 |
125 |
740 |
1162 |
4-Φ18 | |||||||
|
125XWJ100-20B |
Y132M-4/7.5 | ||||||||||||
|
125XWJ100-32 |
Y160L-4/15 |
1200 |
180 |
840 |
1297 |
325 |
640 |
4-Φ24 | |||||
|
125XWJ100-32A |
Y160M-4/11 |
1252 | |||||||||||
|
125XWJ100-32B |
Y160M-4/11 | ||||||||||||
|
150XWJ200-20 |
Y180M-4/18.5 |
150 |
502 |
1327 |
325 |
680 | |||||||
|
150XWJ200-20A |
Y160L-4/15 |
1307 | |||||||||||
|
150XWJ200-20B |
Y160M-4/11 |
1262 | |||||||||||
|
150XWJ200-32 |
Y200L-4/30 |
1432 |
375 |
730 | |||||||||
|
150XWJ200-32A |
Y180L-4/22 |
1367 | |||||||||||
|
150XWJ200-32B |
Y180M-4/18.5 |
1327 | |||||||||||
|
200XWJ400-20 |
Y225S-4/37 |
115 |
1500 |
200 |
1050 |
350 |
652 |
1487 |
630 |
690 |
465 |
865 |
4-Φ28 |
|
200XWJ400-20A |
Y200L-4/30 |
1442 | |||||||||||
|
200XWJ400-20B |
Y180L-4/22 |
1377 | |||||||||||
|
200XWJ400-32 |
Y250M-4/55 |
115 |
1500 |
200 |
1050 |
350 |
652 |
1717 |
630 |
690 |
465 |
865 | |
|
200XWJ400-32A |
Y225M-4/45 |
1632 | |||||||||||
|
200XWJ400-32B |
Y225S-4/37 |
1607 |

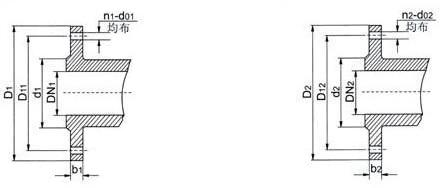

【XWJ型無堵塞紙漿泵】法蘭尺寸：
|
泵型號 |
進口法蘭尺寸 |
出口法蘭尺寸 | ||||||||||
|
DN1 |
D1 |
D11 |
d1 |
b1 |
n1-d01 |
DN2 |
D2 |
D12 |
d2 |
b2 |
n2-d02 | |
|
80XWJ25-12.5 |
80 |
190 |
150 |
128 |
18 |
4-Φ18 |
65 |
160 |
130 |
110 |
16 |
4-Φ18 |
|
80XWJ25-20 | ||||||||||||
|
100XWJ50-20 |
100 |
210 |
170 |
148 |
18 |
4-Φ18 |
80 |
190 |
150 |
128 |
18 |
4-Φ18 |
|
100XWJ50-32 | ||||||||||||
|
125XWJ100-20 |
125 |
240 |
200 |
178 |
20 |
8-Φ18 |
100 |
210 |
170 |
148 |
18 |
4-Φ18 |
|
125XWJ100-32 | ||||||||||||
|
150XWJ200-20 |
150 |
265 |
225 |
202 |
20 |
8-Φ18 |
125 |
240 |
200 |
178 |
20 |
8-Φ18 |
|
150XWJ200-32 | ||||||||||||
|
200XWJ400-20 |
200 |
320 |
280 |
258 |
22 |
8-Φ18 |
150 |
265 |
225 |
202 |
20 |
8-Φ18 |
|
200XWJ400-32 | ||||||||||||
【XWJ型無堵塞紙漿泵】使用說明：
1、XWJ無堵塞紙漿泵起動前，應按以下要求進行檢查；
①、各螺栓是否已緊固；軸承室內是否已注入稀油(油位高為油標φ心處)；
②、聯軸器同軸度是否小于等于φ0.3mm：同時用手轉動聯軸器應感覺輕松均勻；
③、電機轉向是否正確；
④、進口閥門是否全開；
⑤、出口閥門是否關閉；
⑥、密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3～0.5)kgf／cm2。
2、啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80％為宜)。
3、泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
4、當XWJ無堵塞紙漿泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：
先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后再按順時針將方頭調節螺桿退回至1／2圈(此時其間隙為0．8～1mm)，后擰緊各螺母。
5、泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。
6、當泵需停用一段時間時，應排盡泵內積液，以便下次使用。
