井用潛水電泵結構圖
時間：2012/8/3 來源：浙江揚子江泵業有限公司
井用潛水電泵特點
潛入水下工作，具有結構緊湊、體積小、重量輕、安裝、使用、維護方便，運輸安全可靠、節約能源等優點。
1、電機、水泵、，潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用)。
3、安裝、使用、維護方便簡單，占地面積小、不需要建造泵房。結構簡單，節約原材料。
4、潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。
5、電源為50赫茲380伏三相交流電。
6、水泵第一級葉輪應潛入動水位1米以下,電機底部距井底部不小于3米,但潛入水中深度不大于70米。
7、水中固體物含量(按質量計)不大于0.01%。
8、水中酸堿度PH值在6.5~8.5無腐蝕。
9、水溫不高于20℃。
10、井應正直(以能安裝到位并能順利提升為準,若偏斜較厲害,井徑應略大或選用小一級井徑的電泵)。
11、井必須有足夠的涌水量(即大于額定流量)。
井用潛水電泵概述
為潛水電機和潛水泵連成一體。立式潛入水中工作，產品性能符合GB/t2816-2002《井用潛水電泵》的規定,該泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。是引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的水浸式不銹鋼潛水電機，對水質絕對無污染，是當前國內外深井泵之精品。選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭(或銅合金入水座、泵頭)，高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式(或高層送水使用)。
井用潛水電泵型號說明
井用潛水電泵使用范圍
流量范圍 (Q) ：10～125 m3/h 立方米/小時
揚程范圍 (H) ：4～160m 米
環境溫度 (℃) ：≤40℃ 度
介質溫度 (℃) ：－20℃～+40℃ 度
介質密度 (℃) ：≤1.3X103kg/m3 公斤/立方米
轉速 (r/min) ：2900r/min 轉/分

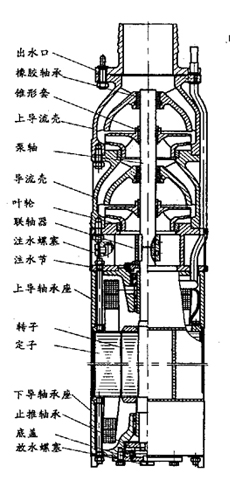

井用潛水電泵結構圖
井用潛水電泵性能參數
|
型 號 |
揚程參考 |
電機功率 (KW) |
額定電流 (A) |
出水管直徑 (寸) |
|
150QJ10-50/7 |
40-55 |
3 |
7.9 |
2 |
|
150QJ10-100/14 |
80-110 |
5.5 |
13.7 | |
|
150QJ10-150/21 |
120-170 |
7.5 |
18.5 | |
|
150QJ20-24/4 |
19-29 |
3 |
7.90 | |
|
150QJ20-30/5 |
24-36 |
3 |
7.90 | |
|
150QJ20-36/6 |
29-43 |
4 |
10.26 | |
|
150QJ20-42/7 |
34-50 |
4 |
10.26 | |
|
150QJ20-48/8 |
38-58 |
5.5 |
13.74 | |
|
150QJ20-54/9 |
43-65 |
5.5 |
13.74 | |
|
150QJ20-60/10 |
48-72 |
7.5 |
18.5 | |
|
150QJ20-66/11 |
53-79 |
7.5 |
18.5 | |
|
150QJ20-72/12 |
58-76 |
7.5 |
18.5 | |
|
150QJ20-78/13 |
62-94 |
7.5 |
18.5 | |
|
150QJ20-84/14 |
67-101 |
9.2 |
22.12 | |
|
150QJ20-90/15 |
72-108 |
9.2 |
22.12 | |
|
150QJ20-96/16 |
77-115 |
9.2 |
22.12 | |
|
150QJ20-102/17 |
82-122 |
11 |
26.28 | |
|
150QJ20-108/18 |
86-130 |
11 |
26.28 | |
|
150QJ20-114/19 |
91-137 |
11 |
26.28 | |
|
150QJ20-120/20 |
96-144 |
13 |
30.87 | |
|
150QJ20-126/21 |
101-151 |
13 |
30.87 | |
|
150QJ20-132/22 |
106-158 |
13 |
30.87 | |
|
150QJ20-138/23 |
110-166 |
13 |
30.87 | |
|
150QJ20-144/24 |
115-173 |
15 |
35.62 | |
|
150QJ20-150/25 |
120-180 |
15 |
35.62 | |
|
150QJ20-156/26 |
125-187 |
15 |
35.62 | |
|
150QJ20-162/27 |
130-194 |
15 |
35.62 | |
|
200QJ20-40/3 |
35-45 |
4 |
10.1 | |
|
200QJ20-54/4 |
45-58 |
5.5 |
13.6 | |
|
200QJ20-67-5 |
58-72 |
7.5 |
18 | |
|
200QJ20-81/6 |
72-86 |
7.5 |
18 | |
|
200QJ20-93/7 |
86-98 |
9.2 |
21.7 | |
|
200QJ20-108/8 |
98-115 |
11 |
25.8 | |
|
200QJ20-121/9 |
115-128 |
13 |
29.8 | |
|
200QJ20-133/10 |
120-140 |
15 |
33.9 | |
|
200QJ20-148/11 |
140-158 |
15 |
33.9 | |
|
200QJ20-175/13 |
153-190 |
18.5 |
41.6 | |
|
200QJ20-202/15 |
199-215 |
22 |
48.2 | |
|
200QJ20-243/18 |
220-250 |
25 |
54.5 | |
|
200QJ20-270/20 |
250-282 |
30 |
65.4 | |
|
200QJ20-297/22 |
280-315 |
30 |
65.4 |
2.5 |
|
200QJ20-338/25 |
315-350 |
37 |
79.7 | |
|
200QJ20-350/26 |
335-370 |
37 |
79.7 | |
|
200QJ20-363/27 |
350-385 |
37 |
79.7 | |
|
200QJ20-400/30 |
375-420 |
45 |
96.9 | |
|
200QJ20-450/34 |
425-470 |
45 |
96.9 | |
|
200QJ32-26/2 |
23-30 |
4 |
10.1 | |
|
200QJ32-39-3 |
35-45 |
5.5 |
13.6 | |
|
200QJ32-52/4 |
45-55 |
7.5 |
18 | |
|
200QJ32-65/5 |
55-73 |
11 |
25.8 | |
|
200QJ32-78/6 |
70-84 |
11 |
25.8 | |
|
200QJ32-91/7 |
80-105 |
13 |
29.8 | |
|
200QJ32-104/8 |
95-110 |
15 |
33.9 | |
|
200QJ32-130/10 |
120-137 |
18.5 |
41.6 | |
|
200QJ32-156/12 |
140-162 |
25 |
54.5 | |
|
200QJ32-195/15 |
180-215 |
30 |
65.4 | |
|
200QJ32-234/18 |
224-247 |
37 |
79.7 | |
|
200QJ32-247/19 |
234-255 |
37 |
79.7 | |
|
200QJ32-260/20 |
250-275 |
45 |
96.9 | |
|
200QJ32-286/22 |
275-300 |
45 |
96.9 | |
|
200QJ40-26/2 |
23-30 |
5.5 |
13.6 | |
|
200QJ40-39/3 |
35-45 |
7.5 |
18 | |
|
200QJ40-52/4 |
45-55 |
9.3 |
21.7 | |
|
200QJ40-65/5 |
55-73 |
11 |
25.8 | |
|
200QJ40-78/6 |
70-84 |
15 |
33.9 | |
|
200QJ40-104-8 |
95-110 |
18.5 |
41.6 | |
|
200QJ40-117/9 |
105-120 |
22 |
48.2 | |
|
200QJ40-143/11 |
130-145 |
25 |
54.5 | |
|
200QJ40-169/13 |
160-175 |
30 |
65.4 | |
|
200QJ40-208/16 |
200-215 |
37 |
79.7 | |
|
200QJ50-13/1 |
10-16 |
4 |
10.1 |
3 |
|
200QJ50-26/2 |
23-29 |
5.5 |
13.6 | |
|
200QJ50-39/3 |
35-43 |
9.2 |
21.7 | |
|
200QJ50-52/4 |
43-58 |
11 |
25.8 | |
|
200QJ50-65/5 |
58-75 |
15 |
33.9 | |
|
200QJ50-78/6 |
70-90 |
18.5 |
41.6 | |
|
200QJ50-91/7 |
80-110 |
22 |
48.2 | |
|
200QJ50-104/8 |
90-118 |
25 |
54.5 | |
|
200QJ50-117/9 |
100-130 |
30 |
65.4 | |
|
200QJ50-130/10 |
115-148 |
30 |
65.4 | |
|
200QJ50-156/12 |
142-180 |
37 |
79.7 | |
|
200QJ50-182/14 |
165-206 |
45 |
96.9 | |
|
200QJ50-195/15 |
185-220 |
45 |
96.9 | |
|
200QJ63-12/1 |
8-15 |
4 |
10.1 | |
|
200QJ63-24/2 |
19-30 |
7.5 |
18 | |
|
200QJ63-36/3 |
28-44 |
11 |
21.7 | |
|
200QJ63-48/4 |
38-58 |
15 |
33.9 | |
|
200QJ63-60/5 |
47-75 |
18.5 |
41.6 | |
|
200QJ63-72/6 |
56-88 |
22 |
48.2 | |
|
200QJ63-84/7 |
68-105 |
25 |
54.5 | |
|
200QJ63-96/8 |
76-118 |
30 |
65.4 | |
|
200QJ63-108/9 |
86-130 |
30 |
65.4 | |
|
200QJ63-120/10 |
95-142 |
37 |
79.9 | |
|
200QJ63-144/12 |
112-168 |
45 |
96.9 | |
|
200QJ80-11/1 |
8-13 |
4 |
10.1 |
4 |
|
200QJ80-22/2 |
16-25 |
7.5 |
18 | |
|
200QJ80-33/3 |
28-42 |
11 |
25.8 | |
|
200QJ80-44/4 |
40-50 |
15 |
33.9 | |
|
200QJ80-55/5 |
50-60 |
18.5 |
41.6 | |
|
200QJ80-66/6 |
60-70 |
22 |
48.2 | |
|
200QJ80-77/7 |
70-80 |
30 |
65.4 | |
|
200QJ80-88/8 |
80-95 |
37 |
79.7 | |
|
200QJ80-99/9 |
95-110 |
37 |
79.7 | |
|
200QJ80-121/11 |
110-140 |
45 |
96.9 | |
|
250QJ32-138/6 |
124-151 |
22 |
47.9 |
2.5 |
|
250QJ32-161/7 |
145-176 |
25 |
53.8 | |
|
250QJ32-184/8 |
166-202 |
30 |
64.2 | |
|
250QJ32-207/9 |
186-227 |
37 |
77.8 | |
|
250QJ32-230/10 |
207-252 |
37 |
77.8 | |
|
250QJ32-253/11 |
227-277 |
45 |
94.1 | |
|
250QJ32-276/12 |
248-302 |
45 |
94.1 | |
|
250QJ32-300/13 |
270-328 |
55 |
114.3 |
3 |
|
250QJ32-322/14 |
290-352 |
55 |
114.3 | |
|
250QJ32-345/15 |
310-370 |
63 |
130.9 | |
|
250QJ32-368/16 |
332-395 |
63 |
130.9 | |
|
250QJ32-391/17 |
352-420 |
63 |
130.9 | |
|
250QJ32-414/18 |
373-445 |
75 |
152.3 | |
|
250QJ32-437/19 |
394-468 |
75 |
152.3 | |
|
250QJ32-460/20 |
414-495 |
75 |
152.3 | |
|
250QJ32-483/21 |
435-510 |
90 |
182.8 | |
|
250QJ32-506/22 |
455-543 |
90 |
182.8 | |
|
250QJ32-529/23 |
476-568 |
90 |
182.8 | |
|
250QJ32-552/24 |
498-588 |
90 |
182.8 | |
|
250QJ50-20/1 |
18-22 |
5.5 |
13.6 | |
|
250QJ50-40/2 |
37-45 |
9.2 |
21.7 | |
|
250QJ50-60/3 |
55-65 |
13 |
29.8 | |
|
250QJ50-80/4 |
75-85 |
18.5 |
41.6 | |
|
250QJ50-100/5 |
93-107 |
22 |
47.9 | |
|
250QJ50-120/6 |
113-127 |
25 |
53.8 | |
|
250QJ50-140/7 |
120-160 |
37 |
77.8 | |
|
250QJ50-160/8 |
151/170 |
37 |
77.8 | |
|
250QJ50-180/9 |
170-190 |
45 |
94.1 | |
|
250QJ50-200/10 |
190-210 |
45 |
94.1 | |
|
250QJ50-220/11 |
208-230 |
55 |
114.3 | |
|
250QJ50-240/12 |
220-260 |
55 |
114.3 | |
|
250QJ50-260/13 |
245-271 |
63 |
130.9 | |
|
250QJ50-280/14 |
265-291 |
63 |
130.9 | |
|
250QJ50-300/15 |
288-312 |
63 |
152.3 | |
|
250QJ50-320/16 |
308-332 |
75 |
152.3 | |
|
250QJ50-340/17 |
320-360 |
75 |
182.8 | |
|
250QJ50-360/18 |
355-380 |
90 |
182.8 | |
|
250QJ80-20/1 |
17-22 |
7.5 |
18 |
4 |
|
250QJ80-40/2 |
35/44 |
15 |
33.9 | |
|
250QJ80-60/3 |
52-66 |
22 |
47.9 | |
|
250QJ80-80/4 |
70-80 |
30 |
64.2 | |
|
250QJ80-100/5 |
87-110 |
37 |
77.8 | |
|
250QJ80-120/6 |
105-131 |
45 |
94.1 | |
|
250QJ80-140/7 |
122-153 |
55 |
114.3 | |
|
250QJ80-160/8 |
150/170 |
63 |
130.9 | |
|
250QJ80-180/9 |
170-197 |
63 |
130.9 | |
|
250QJ80-200/10 |
184-219 |
75 |
152.3 | |
|
250QJ80-220/11 |
210-230 |
90 |
182.8 | |
|
250QJ80-240/12 |
230-253 |
90 |
182.8 | |
|
250QJ100-18/1 |
15-22 |
7.5 |
18 | |
|
250QJ100-36/2 |
30-44 |
15 |
33.9 | |
|
250QJ100-54/3 |
44-60 |
25 |
53.8 | |
|
250QJ100-72/4 |
66-78 |
30 |
64.2 | |
|
250QJ100-108/6 |
110-116 |
45 |
94.1 | |
|
250QJ100-126/7 |
118-136 |
55 |
114.3 | |
|
250QJ100-144/8 |
136-152 |
63 |
130.9 | |
|
250QJ100-162/9 |
156-170 |
75 |
152.3 | |
|
250QJ100-198/11 |
188-208 |
90 |
182.8 | |
|
250QJ125-16/1 |
14-19 |
9.2 |
21.7 |
5 |
|
250QJ125-32/2 |
28-35 |
18.5 |
41.6 | |
|
250QJ125-48/3 |
42-54 |
25 |
53.8 | |
|
250QJ125-64/4 |
56-70 |
37 |
77.8 | |
|
250QJ125-80/5 |
72-90 |
45 |
94.1 | |
|
250QJ125-96/6 |
86-105 |
55 |
114.3 | |
|
250QJ125-112/7 |
102-120 |
63 |
130.9 | |
|
250QJ125-128/8 |
120-138 |
75 |
152.3 | |
|
250QJ125-144/9 |
134-156 |
90 |
182.8 | |
|
250QJ125-160/10 |
150-175 |
90 |
182.8 |
