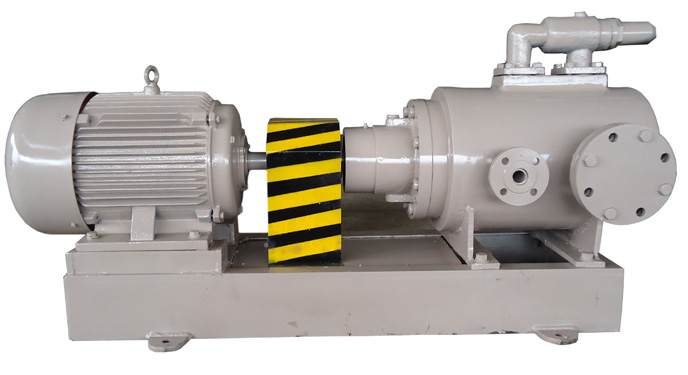

3G系列保溫高粘三螺桿泵主要應用領域
時間：2012/11/2 來源：浙江揚子江泵業有限公司
3G系列螺桿泵主要用于輸送各種高溫、高粘的不含固體顆粒、無腐蝕性的潤滑性液體
流量：10-5300 L/min0
壓力：0.1-4.0 Mpa
粘度：3-5000 mm2/s(選擇合適轉速，輸送介質粘度可達100 000 mm2/s)
溫度：-30-280℃
二、主要應用領域
建筑行業：用作瀝青、重油、渣油等高溫高粘介質的輸送泵
石化行業：各種輕質、重質燃料油、潤滑油及廢油輸送泵
機械行業：各種機械設備的潤滑油輸送泵、冷卻循環泵、液壓泵
造船行業：輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵
化工行業：用作油漆、油脂、石蠟、粘膠、樹脂及乳狀介質輸送泵
儲運行業：用作油罐區的接油、發油、倒罐泵，碼頭油輪的裝船、卸船泵
食品行業：用作蜂蜜、糖漿、食用油等介質的輸送泵
電力行業：水電站重力油泵、潤滑油泵、火電站鍋爐點火油泵
鋼鐵行業：熱軋、冷軋，平板生產線稀油站，液壓站潤滑油泵
造紙行業：造紙機械潤滑油泵
三、結構特點
1、焊接泵體，夾套式結構，泵體受熱均勻，啟動扭矩小，不對機械密封形成損害，大大延長了機械密封的使用壽命。
2、軸向力采用低壓平衡方式，螺桿和襯套受力狀況良好，提高了泵的使用壽命。
3、齒形角0.16π，型面僅傳遞由液體摩擦產生的扭矩，因此從桿無型面磨損。
4、主桿軸向力由平衡活塞平衡，滾動軸承只承受很小的軸向力，因此，大大提高了軸承的使用壽命，根據使用工況，可采用內置或外置軸承結構。
5、輸送介質時不會產生流量脈動。
6、根據輸送介質的特性，提供多種軸封形式。
7、 提供臥式、立式樣、法蘭式、壁掛式、浸沒式等多種安裝結構形式。
3G型三螺桿泵性能參數表
| 型號 |
排出壓力 P MPa |
流量 Q | 轉速n r/min |
必需汽蝕余量 rm | 效率η % | 電動機 | ||
| m3/h | L/min | 功率kw |
型號 | |||||
| 25×4-46 | 1.0 | 0.8 | 13 | 1450 | 4 | 62 | 0.75 | Y802-4 |
| 2.5 | 0.6 | 10 | 60.6 | 1.5 | Y90L-4 | |||
| 1.0 | 2.0 | 33 | 2900 | 4.5 | 59.4 | 1.5 | Y90S-2 | |
| 2.5 | 1.6 | 26 | 69 | 3 | Y100L-2 | |||
| 30×4-46 | 1.0 | 1.6 | 26 | 1450 | 4.5 | 63.5 | 1.1 | Y90S-4 |
| 2.5 | 1.2 | 20 | 61 | 2.2 | Y100L1-4 | |||
| 1.0 | 3.6 | 60 | 2900 | 5 | 60 | 2.2 | Y90L-2 | |
| 2.5 | 3.2 | 53 | 69 | 4 | Y112M-2 | |||
| 36×4-46 | 1.0 | 2.8 | 46 | 1450 | 4.5 | 66 | 2.2 | Y100L1-4 |
| 2.5 | 2.4 | 40 | 66.5 | 4 | Y112M-4 | |||
| 1.0 | 6.5 | 108 | 2900 | 5 | 60.5 | 4 | Y112M-2 | |
| 2.5 | 6 | 100 | 72 | 7.5 | Y132S2-2 | |||
| 42×4-46 | 1.0 | 4.8 | 80 | 1450 | 5 | 62 | 4 | Y112M-4 |
| 2.5 | 4.2 | 70 | 73 | 5.5 | Y132S1-4 | |||
| 1.0 | 10.5 | 175 | 2900 | 5.5 | 61 | 5.5 | Y132S1-2 | |
| 2.5 | 10 | 166 | 72 | 15 | Y160M2-2 | |||
| 45×4-46 | 1.0 | 6.3 | 106 | 1450 | 5 | 70 | 3 | Y100L2-4 |
| 2.5 | 5.9 | 99 | 74 | 7.5 | Y132M-4 | |||
| 1.0 | 13.5 | 225 | 2900 | 5.5 | 60 | 7.5 | Y132S2-2 | |
| 2.5 | 13 | 217 | 75 | 15 | Y160M2-2 | |||
| 60×4-46 | 1.0 | 15.5 | 255 | 1450 | 5 | 71.3 | 11 | Y160M-4 |
| 2.5 | 14.5 | 245 | 74 | 15 | Y160L-4 | |||
| 1.0 | 32 | 533 | 2900 | 5.5 | 63 | 18.5 | Y160L-2 | |
| 2.5 | 31.5 | 525 | 77 | 37 | Y200L2-2 | |||
| 70×2-46 | 0.6 | 24 | 400 | 1450 | 5 | 71 | 7.5 | Y132M-4 |
| 1.0 | 23.5 | 390 | 75 | 11 | Y160M-4 | |||
| 1.6 | 22.5 | 370 | 76 | 15 | Y160L-4 | |||
| 70×4-46 | 1.0 | 24.5 | 408 | 1450 | 5 | 72.5 | 18.5 | Y180M-4 |
| 2.5 | 23.5 | 392 | 79 | 30 | Y200L-4 | |||
| 80×2-46 | 0.6 | 36.5 | 608 | 1450 | 5 | 72 | 11 | Y160M-4 |
| 1.0 | 35 | 594 | 75.5 | 18.5 | Y180M-4 | |||
| 1.6 | 34.5 | 575 | 76.5 | 22 | Y180L-4 | |||
| 80×4-46 | 1.0 | 37 | 617 | 1450 | 5.5 | 72 | 30 | Y200L-4 |
| 2.5 | 35 | 590 | 78.1 | 45 | Y225M-4 | |||
| 100×2-46 | 0.6 | 72.5 | 1208 | 1450 | 5 | 73 | 22 | Y180L-4 |
| 1.0 | 71 | 1183 | 77 | 37 | Y225S-4 | |||
| 1.6 | 60.5 | 1158 | 79 | 45 | Y225M-4 | |||
| 100×4-46 | 1.0 | 72.5 | 1208 | 1450 | 5.5 | 73 | 55 | Y250M-4 |
| 2.5 | 70 | 1165 | 78.5 | 75 | Y280S-4 | |||
| S100×3-27 | 0.6 | 72 | 1196 | 1450 | 6 | 62 | 22 | Y180L-4 |
| 1.6 | 70 | 1160 | 72 | 55 | Y250M-4 | |||
| 2.5 | 69 | 1145 | 74 | 75 | Y280S-4 | |||
| S120×3-27 | 0.8 | 123 | 2055 | 1450 | 6 | 74.5 | 55 | Y250M-4 |
| 1.5 | 120 | 2010 | 76 | 90 | Y280M-4 | |||
| 2.5 | 115 | 1920 | 78.5 | 132 | Y315M-4 | |||
