單級雙吸離心清水泵結構圖
時間：2013/1/28 來源：浙江揚子江泵業有限公司

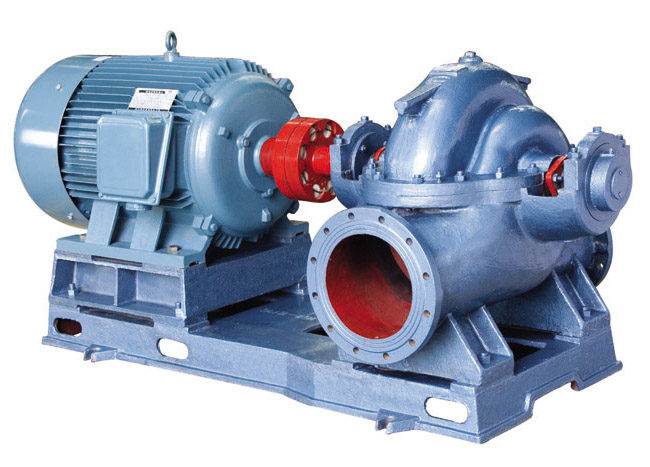

S（SM、SF、SY）型泵系更新?lián)Q代的高效節能新產品，其適用范圍比SA、SH更加廣泛。它采用國家標準規范設計，其系列化、標準化、通用化程度高，該型泵性能先進、運行平穩、安全可靠，在設計中采用新結構、新材質，可適用多種介質的輸送。
S型泵供輸送清水或物理化學性質類似于水的液體。
SM型泵是針對泥沙河流及類似水質的特點，在S型泵基礎上采用新型抗磨結構及材質而設計的新產品，用于多泥砂介質的輸送。
SF型泵是S型泵基礎上采用耐腐蝕材質及機械密封結構而設計的新產品，用于各類腐蝕介質和油品的輸送。
SL型泵是在S型泵的立式安裝型可節省泵房面積。僅適用于特殊場合，具體安裝型式及要求與本公司協商確定。
SY型泵是S型泵基礎上采用機械密封和外加冷卻系統，用于各類油品的輸送，并可以采用各種材質。
S、SM、SF、SL、SY型泵，廣泛用于城市給排水、電站、工業流程系統的取水、加壓、農田排灌及各種水利工程、石化工程。
性能范圍；流量50～15000m3/h 揚程；8.6～140m 溫度≤80℃
也可根據用戶要求設計性能參數。
過流材質；S型泵；鑄鐵
SY、SM型泵；球墨鑄鐵，鑄鋼及不銹鋼。
SF型泵；NiCr鑄鐵，不銹鋼。
也可根據用戶要求采用不同材質。
泵旋向 ； 從電機端看，泵順時針旋轉（也可根據用戶要求設計）
GENERAL
泵型號意義
例500S（SM、SF、SL、SY）35A
500—泵的吸入口徑（mm ）
S—單級雙吸，中開離心清水泵，（SM為耐磨型，SF為耐腐型，SY輸油型，SL為立式型泵）。
35—設計點揚程。
A—葉輪第一次切割。

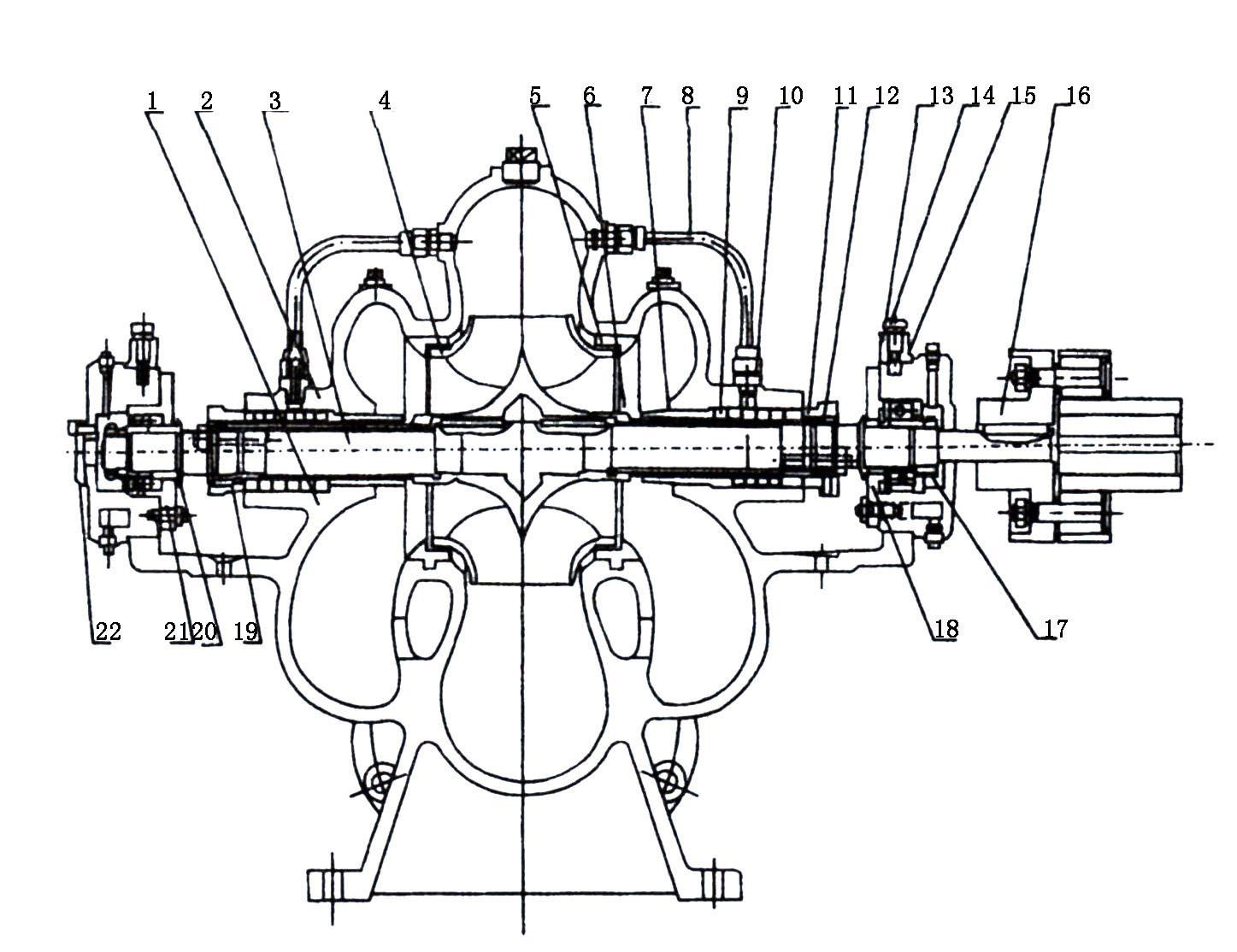

結構圖：
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
泵體 |
12 |
軸套螺母（右） |
|
2 |
泵蓋 |
13 |
軸承體 |
|
3 |
泵軸 |
14 |
固定螺栓 |
|
4 |
葉輪 |
15 |
軸承體壓蓋 |
|
5 |
雙吸密封環 |
16 |
聯軸器部件 |
|
6 |
軸套 |
17 |
圓螺母 |
|
7 |
填料套 |
18 |
軸承蓋（甲） |
|
8 |
水封管 |
19 |
軸套螺母（左） |
|
9 |
填料 |
20 |
軸承擋圈 |
|
10 |
填料環 |
21 |
軸承蓋（乙） |
|
11 |
填料壓蓋 |
22 |
端蓋 |
裝配、拆卸、安裝
五、起動、停止和運行
六、故障與排除
|
故障 |
原因 |
消除方法 |
|
一、泵不吸水，壓力表及真空表的指針劇烈跳動。 |
1.注入的水不夠； 2.管路或儀表漏氣。 |
1.再往泵內注水； 2.擰緊堵塞漏氣處。 |
|
二、泵不吸水，真空表顯示高度 真空。 |
1、底閥沒打開或已淤塞； 2、吸水管路的阻力太大； 3、吸水高度太高。 |
1、校正或更換底閥； 2、清洗或更換吸水管路； 3、降低吸水高度。 |
|
三、泵不出水壓力表顯示有壓力。 |
1、出水管路阻力太大； 2、旋轉方向不對； 3、葉輪堵塞； 4、轉速不夠。 |
1、檢査或縮短出水管路； 2、糾正電動機的旋轉方向； 3、清洗葉輪； 4、提高轉速。 |
|
四、流量不足或揚程太低。 |
1、葉輪或逬出水管路阻塞； 2、雙吸密封環磨損過多，或葉輪損壞； 3、轉速低于規定值。 |
1、清洗葉輪或管路； 2、更換損壞的另件； 3、調正至額定轉速。 |
|
五、泵消耗的功率過大。 |
1、填料壓得太緊； 2、葉輪與雙吸密封壞磨擦； 3、流量過大。 |
1、擰松填料壓蓋； 2、檢查原因，消除機械磨擦； 3、調節出水閘閥，使之在規定的范圍內運轉。 |
|
六、泵內部聲音反常，泵不上水。 |
1、吸水管阻力過大； 2、吸水高度過高： 3、吸水處有空氣吸入； 4、所吸送液體溫度過高； 5、流量過大而發生汽蝕現象。 |
1、清理吸水管及底閥； 2、降低吸水高度； 3、檢杳底閥；降低吸水高度， 堵塞漏氣處； 5、降低液體溫度；調節出水閘閥，使之在規定的性能范圍內運轉。 |
|
七、泵不正常振動。 |
1、泵發生汽蝕； 2．葉輪不平衝； 3、泵軸與電動機軸不同心； 4、底腳螺釘松動。 |
1、調節出水閘閥，使之在規定的性能范圍內運轉； 2、葉輪校正靜平衡： 3、校正泵軸與電動機軸的同軸度； 4、擰緊底腳螺釘。 |
|
八、軸承過熱。 |
1、軸承內沒有油； 2、泵軸與電機軸不在同一中心線上。 |
1、檢査并溝洗軸承體，加潤滑油； 2．校正兩軸的同軸度使在同一中心線上。 |
