CQB型氟塑料磁力泵結構與材料圖
時間：2013/2/28 來源：浙江揚子江泵業有限公司
一、概述：
CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接動的一種化工流程泵。當電機帶 動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄 漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。
CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

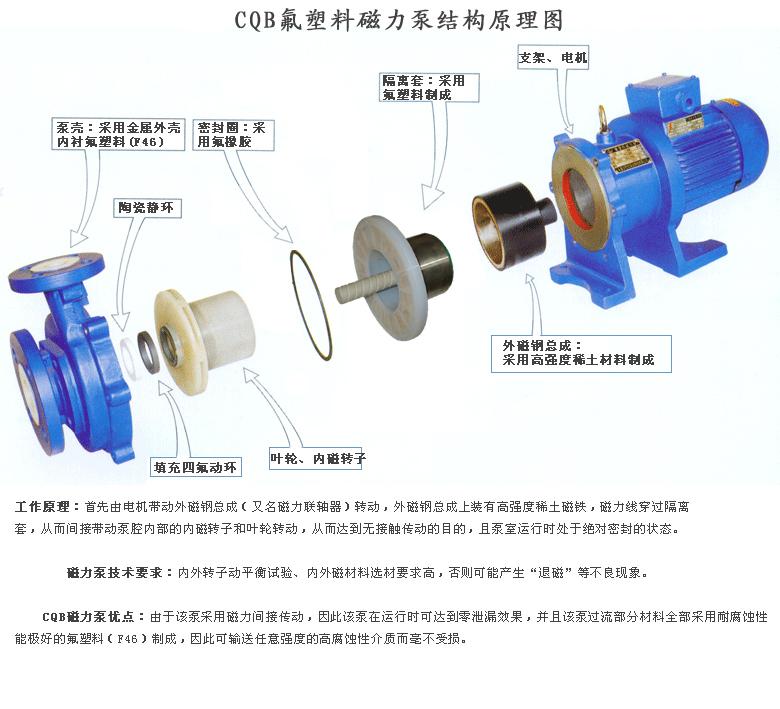

二、工作原理：
CQB氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
三、產品特點：
CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。
四、泵的軸封：
CQB氟塑料磁力泵大的優勢就是采用內外磁力間接驅動，完全取消了傳統離心式泵的軸封，內外磁之間采用不銹鋼套與氟塑料材質的隔離套完全隔離，從而真正達到了零泄漏輸送，對于輸送易燃、易爆、易揮發及貴重的夜體輸送更為放心，真正避免了使用過程中的維護工作。
五、用途：
本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。
六、使用溫度：
-50℃～120℃

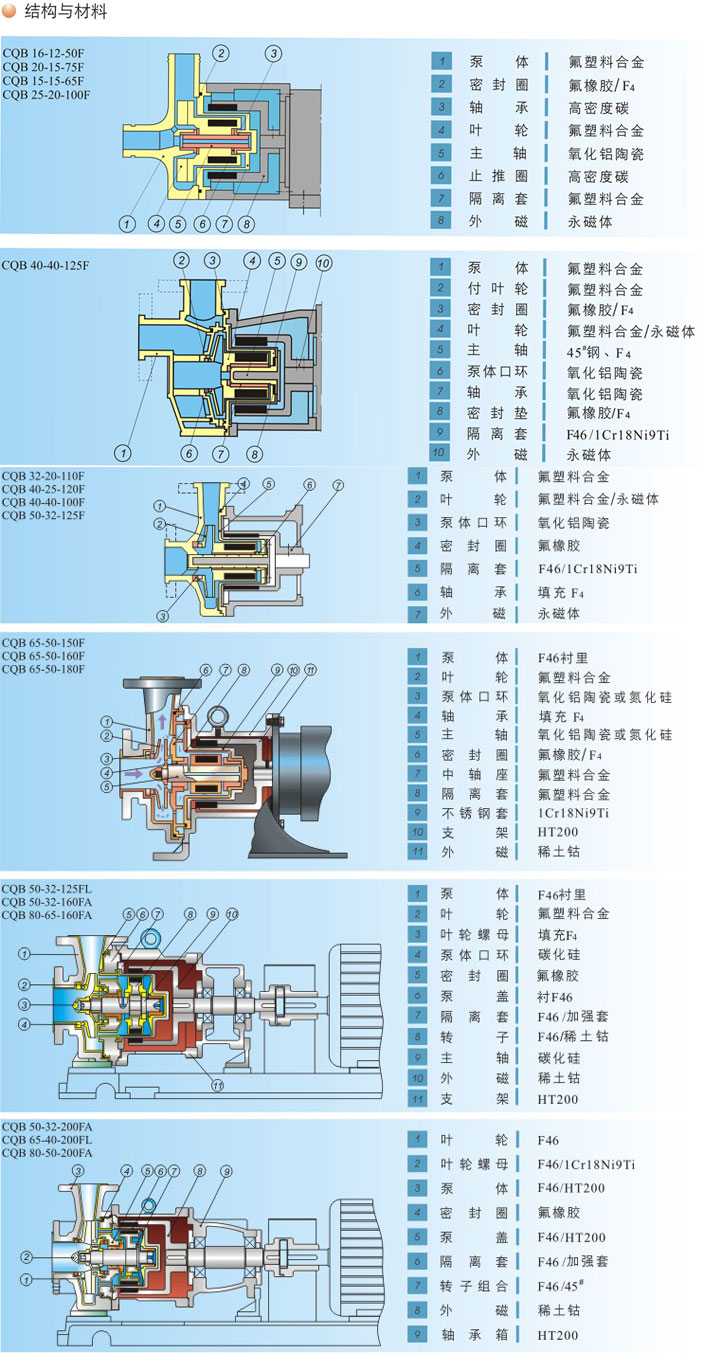

七、氟塑料磁力泵結構與材料：
八、性能參數：
|
型號 |
流量 |
揚程 |
效率 |
汽蝕余量 |
進口*出口 |
轉速 |
電機功率 |
整機質量 |
|
m3/h |
m |
% |
m |
mm |
r/min |
kw |
kg | |
|
CQB16-12-50F |
*0.6 |
2 |
8 |
9 |
16×12 |
2900 |
0.025 |
5 |
|
0.8 |
1.5 |
10 | ||||||
|
CQB15-15-65F |
*0.8 |
3.2 |
16 |
6 |
15×15 |
2900 |
0.18 |
7 |
|
1 |
2.8 |
18 | ||||||
|
CQB20-15-75F |
1 |
7 |
20 |
6 |
20×15 |
2900 |
0.18 |
8 |
|
*1.6 |
7 |
22 | ||||||
|
CQB25-20-100F |
1 |
10.5 |
25 |
6 |
25×20 |
2900 |
0.37 |
12 |
|
*2.5 |
10.5 |
28 | ||||||
|
CQB32-20-110F |
4 |
13.5 |
30 |
6 |
32×20 |
2900 |
0.55 |
18 |
|
*5.5 |
13 |
35 | ||||||
|
CQB40-25-120F |
4 |
15 |
36 |
5 |
40×25 |
2900 |
0.75 |
35 |
|
*6.3 |
15 |
42 | ||||||
|
8 |
12 |
42 | ||||||
|
CQB40-40-100F |
4 |
11 |
38 |
5 |
40×40 |
2900 |
0.55 |
20 |
|
*6 |
11 |
43 | ||||||
|
8 |
9 |
45 | ||||||
|
CQB40-40-125F |
4 |
19 |
35 |
3.7 |
40×40 |
2900 |
1.1 |
40 |
|
*6.5 |
17.5 |
42 | ||||||
|
9 |
16 |
40 | ||||||
|
CQB50-32-125F |
7 |
22 |
28 |
3.5 |
50×32 |
2900 |
1.5 |
45 |
|
*12 |
20 |
42 | ||||||
|
15 |
19 |
46 | ||||||
|
CQB50-32-125FD |
7 |
22 |
28 |
3.5 |
50×32 |
2900 |
2.2 |
70 |
|
*12.5 |
20 |
42 | ||||||
|
15 |
19 |
46 | ||||||
|
CQB50-32-160FD |
7 |
33 |
30 |
3.5 |
50×32 |
2900 |
4 |
90 |
|
*12.5 |
32 |
39 | ||||||
|
15 |
29 |
41 | ||||||
|
CQB65-50-150F |
15 |
26 |
40 |
4 |
65×50 |
2900 |
4 |
100 |
|
*20 |
25 |
48 | ||||||
|
25 |
24 |
52 | ||||||
|
CQB65-50-160F |
15 |
32 |
38 |
4 |
65×50 |
2900 |
4 |
100 |
|
*17.5 |
32 |
40 | ||||||
|
20 |
29 |
47 | ||||||
|
CQB65-50-180F |
6 |
37 |
22 |
4 |
65×50 |
2900 |
5.5 |
120 |
|
*8 |
36 |
28 | ||||||
|
10 |
33 |
30 | ||||||
|
CQB65-40-250FB |
15 |
82 |
35 |
4 |
65×40 |
2900 |
18.5 |
315 |
|
*25 |
80 |
41 | ||||||
|
30 |
75 |
44 | ||||||
|
CQB80-65-160FD |
35 |
34 |
45 |
4 |
80×65 |
2900 |
11 |
285 |
|
*50 |
32 |
60 | ||||||
|
60 |
28 |
52 | ||||||
|
CQB80-50-250FB |
35 |
82 |
45 |
5 |
80×50 |
2900 |
30 |
390 |
|
*50 |
80 |
51 | ||||||
|
60 |
75 |
53 | ||||||
|
CQB100-80-160FD |
70 |
34 |
53 |
5 |
100×80 |
2900 |
18.5 |
260 |
|
*100 |
32 |
58 | ||||||
|
120 |
30 |
60 | ||||||
|
CQB100-65-200FB |
70 |
52 |
55 |
4.5 |
100×65 |
2900 |
30 |
390 |
|
*100 |
50 |
61 | ||||||
|
120 |
46 |
64 |
|
型號 |
流量 |
揚程 |
效率 |
汽蝕余量 |
進口*出口 |
轉速 |
電機功率 |
整機質量 |
|
m3 |
m |
% |
m |
mm |
r/min |
kw |
kg | |
|
CQB50-32-125FA |
7 |
22 |
28 |
3.5 |
50×32 |
2900 |
2.2 |
105 |
|
*12.5 |
20 |
42 | ||||||
|
15 |
19 |
46 | ||||||
|
CQB50-32-160FA |
7 |
33 |
30 |
3.5 |
50×32 |
2900 |
4 |
140 |
|
*12.5 |
32 |
39 | ||||||
|
15 |
29 |
41 | ||||||
|
CQB50-32-200FA |
7 |
52 |
20 |
3.5 |
50×32 |
2900 |
7.5 |
210 |
|
*12.5 |
50 |
31 | ||||||
|
15 |
48 |
35 | ||||||
|
CQB65-50-160FL |
15 |
33 |
41 |
4 |
65×50 |
2900 |
7.5 |
210 |
|
*25 |
32 |
51 | ||||||
|
30 |
29 |
55 | ||||||
|
CQB65-40-200FA |
15 |
51 |
41 |
4 |
65×40 |
2900 |
11 |
250 |
|
*25 |
50 |
48 | ||||||
|
30 |
49 |
54 | ||||||
|
CQB80-65-160FA |
35 |
34 |
45 |
4 |
80×65 |
2900 |
11 |
285 |
|
*50 |
32 |
60 | ||||||
|
60 |
28 |
52 | ||||||
|
CQB80-50-200FA |
35 |
52 |
50 |
4 |
80×50 |
2900 |
18.5 |
320 |
|
*50 |
50 |
60 | ||||||
|
60 |
45 |
60 | ||||||
|
CQB100-80-160FL |
70 |
34 |
53 |
5 |
100×80 |
2900 |
18.5 |
300 |
