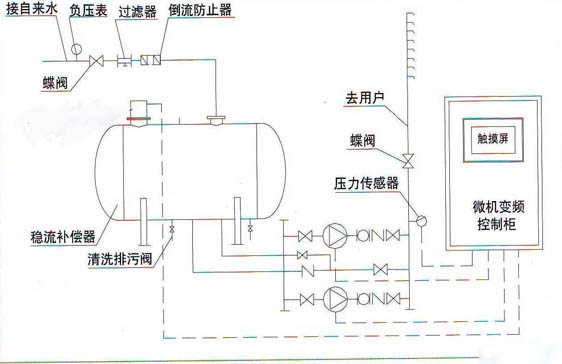

無負壓智能箱式泵站結構圖
時間：2013/3/25 來源：浙江揚子江泵業有限公司
無負壓智能箱式泵站是在組合式不銹鋼水箱和變頻恒壓供水的基礎上開發研制的，并加裝防負壓，防倒流，防水質惡化等控制裝置。該設備與普通的變頻供水設備和無負壓供水設備相比，具有節能顯著，噪音低，占地少，可靠性高等優點，是目前先進的供水模式。該設備采用國際知名品牌優質變頻器，內置PID控制器，依據PLC對市政管網壓力和實際所需壓力數據的采集，分析和判斷，使供水壓力始終恒定在預先設定的壓力值范圍內，整套系統技術先進，設計合理，運行可靠，高效節能。
產品特點
1，一體化專業設計，結構緊湊，系統直接安裝在水箱里（如在室外可減少泵房的建設）投資少，安裝方便，外形美觀。
2，利用管網壓力的疊加以及自動變頻運行方式，節能效果得到顯著提高（大干40％）。
3，配套安裝方便，只有一個市政管網進口和一個供水出口。
4，運行穩定，振動小，噪音低（噪音值低于60分貝）。
5，系統供水穩定（即使管網臨時斷水，也能通過水箱正常供水），充分保證系統末端壓力。
6，可附加自動巡檢功能，降低物業管理費用。
7，采用PLC可編程控制全自動運行，操作維護方便。
適用范圍
住宅，辦公樓，商場，賓館，醫院等各類建筑的生活供水。特別適合要求不間斷供水場合。

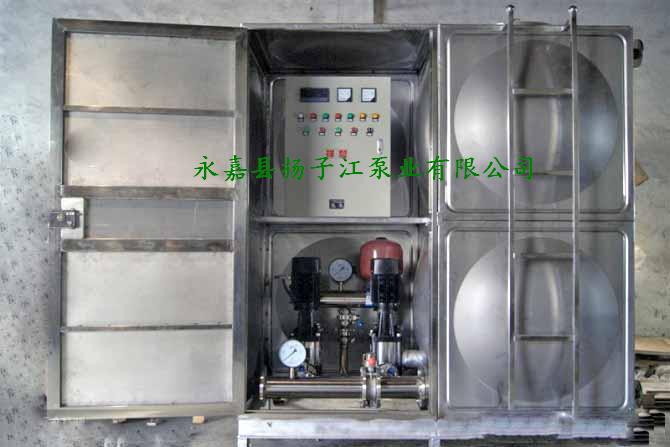

產品組成部分
1，組合式不銹鋼水箱（帶泵房）。
2，智能化電氣控制系統。
3，低噪音不銹鋼多級離心泵。
4，無負壓進水裝置及防倒流裝置。
5，不銹鋼成套管路。
6，壓力，液位信號采集，反饋設施。
無負壓智能箱式泵站工作原理
1，當檢測到自來水壓力能滿足用戶用水壓力時，系統直接通過市政管網給用戶供水。
2，當檢測到自來水壓力低于用戶用水壓力時，系統通過疊加，變頻給用戶供水。
3，當檢測到自來水壓力低且接近零時，切斷市政管網，進水，系統通過水箱變頻方式給用戶供水。
4，為防止二次污染，定時通過水箱直接為用戶供水。
