2BE1系列水環真空泵結構分析圖
時間：2013/9/5 來源：浙江揚子江泵業有限公司

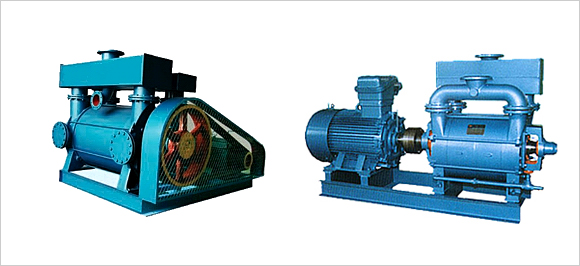

2BE1系列水環真空泵及壓縮機，是我公司結合德國進口產品先進技術，研制開發的高效節能產品。
本系列泵為單級單作用結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低、運行可靠等顯著優點，是SK、2SK、SZ系列水環式真空泵的理想替代產品。
2BE1系列水環式壓縮機為低壓壓縮機，作為壓縮機使用時排氣壓力為表壓約0.1MPa，詳細參數請參照樣本。
2BE1系列水環式真空泵及壓縮機結構主要特點如下：
- 軸承全部采用NSK或NTN原裝進口軸承，保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。
- 葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BE1真空泵的使用壽命。
- 泵體全部采用鋼板制作，提高了2BE1真空泵的使用壽命。
- 2BE1真空泵的軸套作為易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。
- 皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
- 聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
- 獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
- 鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE1真空泵散熱效果佳。
- 機械密封（選配件）全部采用進口件，充分保證2BE1系列真空泵在長時間運行過程中無泄漏。

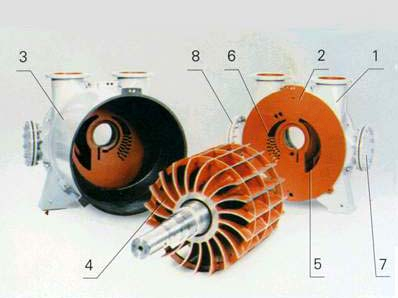

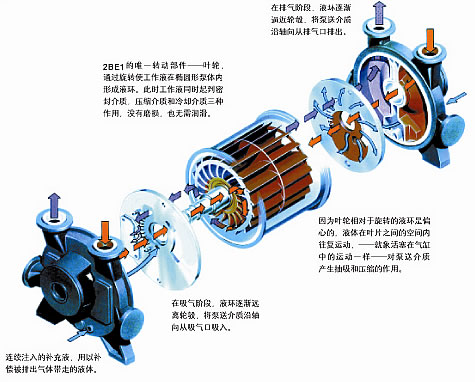

我們對關鍵部件，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能。采用焊接葉輪，葉片一次沖壓、成型、型線合理；輪轂全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體進行良好的熱處理，葉片具有良蟲子的韌性，使葉片的抗沖擊大大增強！
