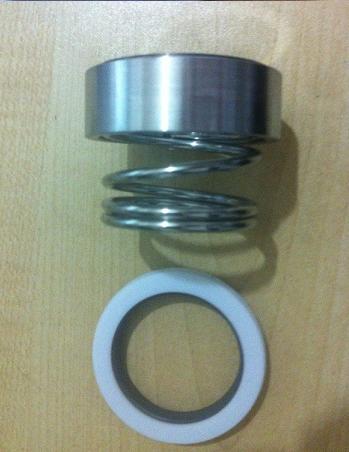

不銹鋼管道離心泵120型合金對碳化硅四氟機械密封特點
時間：2013/11/1 來源：浙江揚子江泵業有限公司
不銹鋼管道離心泵120型合金對碳化硅四氟機械密封特點：
120系列是從BGM3系列演化而來,依靠彈簧尾端鉤釘傳動,結構簡單,安裝方便,但使用應注意旋轉方向.它常用于化工泵,污水泵和潛水泵中。
◎ 材料組合
密封端面: 石墨、碳化硅、碳化鎢、氧化鋁
輔助密封: 丁腈膠、氟橡膠、乙丙膠、PTFE
金屬構件: 不銹鋼
◎ 運行參數
規 格: 18～80 mm
壓 力: ≤1.0 Mpa
溫 度: -20～180℃
線 速 度: ≤15 m/s
軸向竄動量: ±1.0 mm

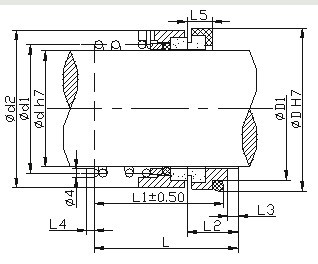

120型合金對碳化硅四氟機械密封尺寸
|
型號規格/尺寸
|
d
|
d1
|
d2
|
D
|
D1
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
|
120-18
|
18
|
21
|
32
|
33
|
27
|
43.0
|
36.0
|
19
|
5.0
|
3.5
|
7.5
|
|
120-20
|
20
|
23
|
34
|
35
|
29
|
43.5
|
36.5
|
19
|
5.0
|
3.5
|
7.5
|
|
120-25
|
25
|
28
|
39
|
40
|
34
|
47.0
|
40.0
|
19
|
5.0
|
3.5
|
7.5
|
|
120-28
|
28
|
31
|
42
|
43
|
37
|
47.0
|
40.0
|
19
|
5.0
|
3.5
|
7.5
|
|
120-30
|
30
|
33
|
44
|
45
|
39
|
50.0
|
43.0
|
19
|
5.0
|
3.5
|
7.5
|
|
120-35
|
35
|
36
|
49
|
50
|
44
|
53.0
|
46.0
|
19
|
5.0
|
3.5
|
7.5
|
|
120-40
|
40
|
44
|
57
|
58
|
51
|
57.0
|
50.0
|
20
|
5.0
|
3.5
|
9.0
|
|
120-45
|
45
|
50
|
62
|
63
|
56
|
61.0
|
54.0
|
20
|
5.0
|
3.5
|
9.0
|
|
120-50
|
50
|
55
|
69
|
70
|
62
|
62.0
|
55.0
|
22
|
6.5
|
3.5
|
9.5
|
|
120-55
|
55
|
60
|
74
|
75
|
67
|
64.0
|
57.0
|
22
|
6.5
|
3.5
|
11.0
|
|
120-60
|
60
|
65
|
79
|
80
|
72
|
65.0
|
58.0
|
22
|
6.5
|
4.0
|
11.5
|
|
120-65
|
65
|
71
|
84
|
85
|
77
|
67.0
|
60.0
|
23
|
6.5
|
4.0
|
11.5
|
|
120-70
|
70
|
76
|
91
|
92
|
83
|
70.0
|
63.0
|
25
|
6.5
|
4.0
|
11.5
|
|
120-75
|
75
|
80
|
97
|
97
|
88
|
72.0
|
65.0
|
25
|
6.5
|
5.5
|
11.5
|
|
120-80
|
80
|
87
|
104
|
105
|
95
|
72.0
|
65.0
|
25
|
6.5
|
5.5
|
12.0
|
