QJB型不銹鋼潛水?dāng)嚢铏C(jī)選型注意事項
時間：2013/11/25 來源：浙江揚子江泵業有限公司
一、QJB型不銹鋼潛水?dāng)嚢铏C(jī)性能特點
QJB型不銹鋼潛水?dāng)嚢铏C(jī)是直聯的沖壓式結構，采用多極電機，葉片經沖壓成型，精度好，效率高，葉輪可不同葉片角度。殼體全部采用不銹鋼材質制造，外形美觀流暢，具有很想的耐腐蝕性。
1、結構緊湊，體積小，重量輕，操作維護簡單，安裝方便快捷，使用壽命長。
2、葉輪經優化設計，效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞。
3、與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護優質軸承，具有油室泄漏檢測和電機繞過熱保護功能，使電機的工作更加安全可靠。
5、兩道機械密封。機械密封的材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
6、潛水?dāng)嚢铏C(jī)用與不用導流罩均可。導流罩可略提高效率并控制水流噴射動作。
二、QJB型不銹鋼潛水?dāng)嚢铏C(jī)結構組成

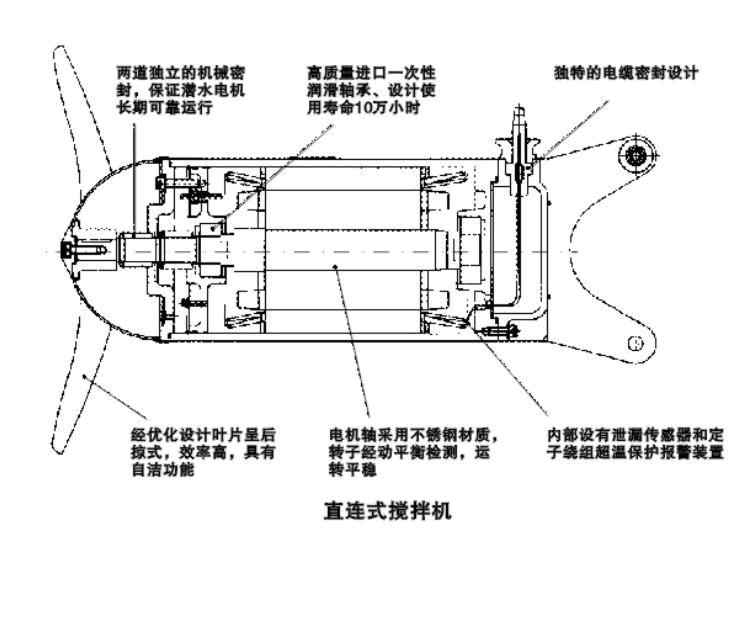

QJB型鑄件式潛水?dāng)嚢铏C(jī)主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、安裝系統、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。
三、QJB型不銹鋼潛水?dāng)嚢铏C(jī)應用
混合攪拌系列潛水?dāng)嚢铏C(jī)適用于污水處理廠和工業流程中，攪拌含有懸浮物的液體；污水、廢水、污泥水的混合和均勻；稠化過程；污泥脫水過程；傳熱優化；污水池清潔；防止顆粒在池壁和池底的凝結、沉淀；去除懸浮物；創建水流等。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
四、QJB型不銹鋼潛水?dāng)嚢铏C(jī)適用范圍
潛水?dāng)嚢铏C(jī)在下列條件下應能正常連續運行：
1、高介質溫度不超過40℃；
2、介質的PH值在5～9之間；
3、液體密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過20m。
潛水?dāng)嚢铏C(jī)必須完全潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作！
五、QJB型不銹鋼潛水?dāng)嚢铏C(jī)選型注意事項
潛水?dāng)嚢铏C(jī)的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水?dāng)嚢铏C(jī)運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
為保證取得佳效果，請使用方提供如下資料：
1、運用目的
2、池型
3、池尺寸
4、介質特性包括粘度、密度、固體物含量等。
5、潛水?dāng)嚢铏C(jī)所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深度而確定的，根據具體情況應采用一臺或多臺攪拌機。
6、潛水?dāng)嚢铏C(jī)必須完全潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。
7、選型問題，請與供應商聯系。
六、QJB型不銹鋼潛水?dāng)嚢铏C(jī)型號意義
QJB3/8-400/3-740/s
QJB—潛水?dāng)嚢铏C(jī)
3—電機功率
8—電機級數
400—葉輪直徑
3—葉輪片數
740-葉輪轉速(r/min)
材質：S-不銹鋼
七、QJB型不銹鋼潛水?dāng)嚢铏C(jī)技術性能表
|
潛水?dāng)嚢铏C(jī)型號 |
額定功率 |
額定電流 |
葉輪直徑 |
葉輪輪速(r/min) |
重量 |
|
|
(kw) |
(A) |
(mm) |
||||
|
不銹鋼潛水?dāng)嚢铏C(jī) |
QJB1.5/8-400/3-740/s |
1.5 |
4.4 |
400 |
740 |
100 |
|
QJB2.5/8-400/3-740/s |
2.5 |
7 |
400 |
740 |
100 |
|
|
QJB3/8-400/3-740/s |
3 |
8.6 |
400 |
740 |
100 |
|
|
QJB4/12-615/3-480/s |
4 |
18 |
615 |
480 |
184 |
|
|
QJB5/12-615/3-480/s |
5 |
20 |
615 |
480 |
184 |
|
|
QJB7.5/12-615/3-480/s |
7.5 |
28 |
615 |
480 |
229 |
|
|
QJB10/12-615/3-480/s |
10 |
32 |
615 |
480 |
229 |
|
|
如有其它要求或選型問題，請聯系我公司技術人員！ |
||||||
八、QJB型不銹鋼潛水?dāng)嚢铏C(jī)安裝系統
QJB型潛水?dāng)嚢铏C(jī)的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水?dāng)嚢铏C(jī)。當池深H＜4米時建議采用安裝系統Ⅰ。潛水?dāng)嚢铏C(jī)的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠�？蛻舳ㄘ洉r(shí)，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾摻z、起吊底座外，多臺攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。
客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾摻z、起吊底座外，多臺潛水?dāng)嚢铏C(jī)可共用一套起吊裝置（用戶有特殊要錄除外）。
QJB潛水?dāng)嚢铏C(jī)的專用安裝系統可在無需排出池中污水情況下,能快速安裝和拆卸潛水?dāng)嚢铏C(jī);

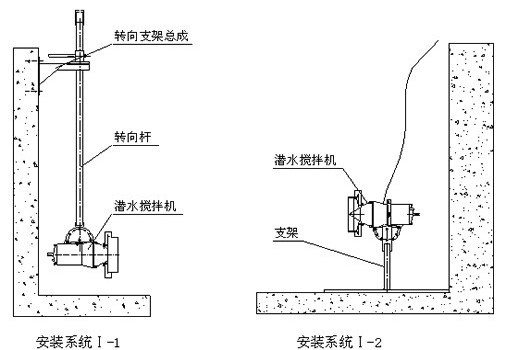

安裝系統Ⅰ只適用池深＜4m,機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；

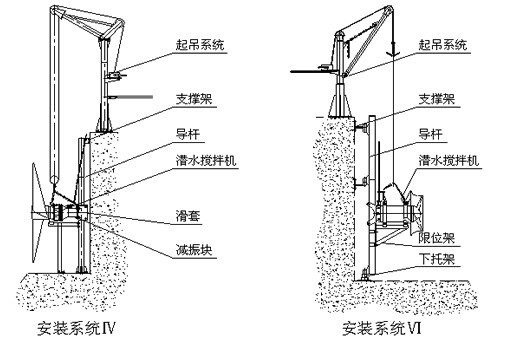

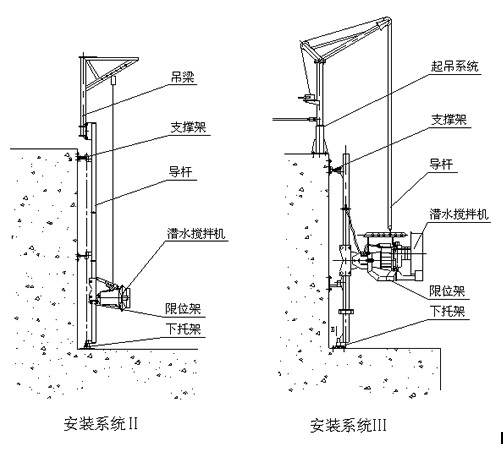

安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，大轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架；
支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔；
潛水?dāng)嚢铏C(jī)的安裝系統材質采用不銹鋼和碳鋼防腐供選擇。
QJB型不銹鋼潛水?dāng)嚢铏C(jī)性能特點
QJB型不銹鋼潛水?dāng)嚢铏C(jī)是直聯的沖壓式結構，采用多極電機，葉片經沖壓成型，精度好，效率高，葉輪可不同葉片角度。殼體全部采用不銹鋼材質制造，外形美觀流暢，具有很想的耐腐蝕性。
QJB型不銹鋼潛水?dāng)嚢铏C(jī)安裝注意事項：
◎?qū)U或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；
◎吊鉤在起吊潛水?dāng)嚢铏C(jī)時，葉輪端較水平面上應上仰5°-10°
◎通過起吊裝置上的鏈條的調節，使得潛水?dāng)嚢铏C(jī)沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水?dāng)嚢铏C(jī)的起吊重心處于同一垂直線上。

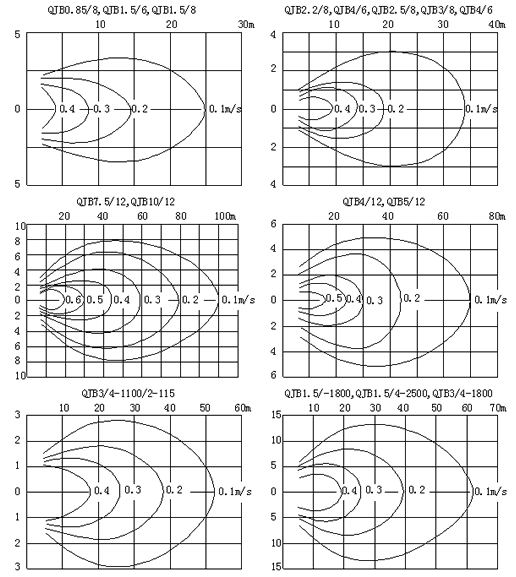

九、QJB型不銹鋼潛水?dāng)嚢铏C(jī)的流速圖：
以下流速場是在清水中，邊界水流速度為V=0.1m/s 工況下：
