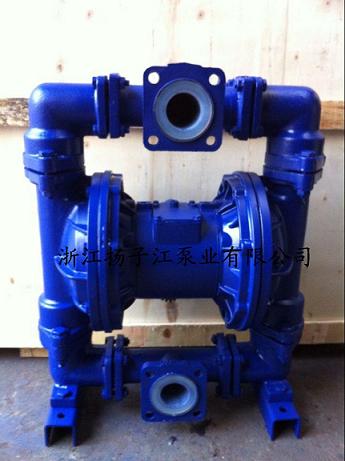

QBY型襯氟氣動隔膜泵結構實物圖
時間：2014/3/24 來源：浙江揚子江泵業有限公司
一、QBY型襯氟氣動隔膜泵產品概述:
襯氟氣動隔膜泵以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點。QBY型襯氟氣動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，襯氟氣動隔膜泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，襯氟氣動隔膜泵產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。
二、QBY型襯氟氣動隔膜泵主要用途:
1、粘合劑和膠水、全部種類可用泵吸取。
2、各種瓦、瓷、磚器及陶器釉漿。
3、油井鉆好后，用泵吸沉積物及灌漿。
4、泵吸各種乳劑和填料。．
5、泵吸各種污水。
6、用泵為油輪，駁船清倉吸取倉內污水。
7、啤酒花及發酵粉稀漿、糖漿、糖密。
8、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
9、各種橡膠漿。
10、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。|
11、各種劇毒、易燃、易揮發液體。
12、各種強酸、強堿、強腐蝕液體。
13、各種高溫液體高可耐150℃。
14、作為各種固液分離設備的前級送壓裝置。
15、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
16、泵吸油漆、樹膠、顏料。
三、QBY型襯氟氣動隔膜泵性能特點：
1.QBY型襯氟氣動隔膜泵大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。
2.不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
3.無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
4.揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。
5.可以浸沒在介質中工作。
6.不必用電，在易燃、易爆場所使用安全可靠。
7.結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
8.使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
9.無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。
10.可輸送較粘的液體。（粘度在1萬厘泊以下）
四、QBY型襯氟氣動隔膜泵應用領域：
采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等。
食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。
飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液。
造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業：染料化學品、樹脂、膠等。
建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆。
家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。
工業：酸、堿、溶劑、懸浮物、分散體系。
石化業：原油、稠油、油脂、泥漿、污泥等。
涂料業：樹脂、溶劑、著色劑、油漆等。
日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。
五、QBY型襯氟氣動隔膜泵技術參數:
流量：0-30m3/h；
揚程：0-50m；
口徑：10-100mm；
溫度：-15-+150℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。
六、QBY型襯氟氣動隔膜泵性能參數：
|
型號
|
流量
(m3/h) |
揚程
(m) |
出口
壓力 bar |
吸程
(m) |
大允許
顆粒直粒 (mm) |
大供
氣壓力 bar |
大空氣
消耗量 m3/min |
材料
|
|
流體襯氟
|
||||||||
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
★
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
★
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
|
QBF-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
