GC型防爆臥式多級鍋爐給水泵外形尺寸
時間：2014/4/15 來源：浙江揚子江泵業有限公司
GC型臥式多級鍋爐給水泵產品簡介：
GC型泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

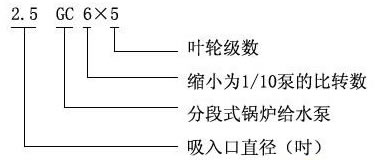

GC型臥式多級鍋爐給水泵型號意義：
GC型臥式多級鍋爐給水泵技術參數：
流量：5-55m3/h；
揚程：46-301m；
功率：3-75KW；
轉速：2950r/min；
口徑：φ40-φ100；
溫度范圍：≤80℃；
工作壓力：≤2.7Mpa.
GC型臥式多級鍋爐給水泵產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。
GC型臥式多級鍋爐給水泵適用范圍：
GC型臥式多級鍋爐給水泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

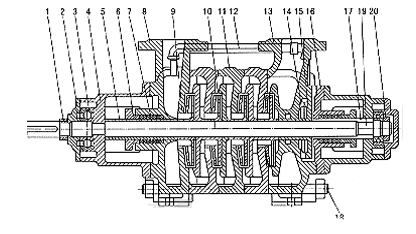

GC型臥式多級鍋爐給水泵結構圖：
|
|
1 |
軸套螺母 |
2 |
軸承蓋 |
|
3 |
軸承 |
4 |
軸承體 |
|
|
5 |
軸承甲 |
6 |
填料壓蓋 |
|
|
7 |
填料環 |
8 |
進水段 |
|
|
9 |
密封環 |
10 |
葉輪 |
|
|
11 |
中段 |
12 |
回水管 |
|
|
13 |
出水段 |
14 |
科衡環 |
|
|
15 |
平衡盤 |
16 |
尾蓋 |
|
|
17 |
軸套乙 |
18 |
拉緊螺栓 |
|
|
19 |
軸 |
20 |
園螺母 |
GC型臥式多級鍋爐給水泵結構說明：
1.GC型水泵為多級分段式，1.5GC-4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大， 尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。
2.GC型多級離心泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、，衡盤、尾蓋進水段、中段、出水段蓋均為鑄鐵制成，共同形成泵的工作室。
3.葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
4.軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針?lè)较蛐D(zhuǎn)。
5.密封環為鑄鉄制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
6.平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出7&段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
7.軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料起密封作用，防止空氣進入和大量液體漏出。
8.填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。
GC型臥式多級鍋爐給水泵】性能參數：
|
型號 |
流量 |
揚程 |
轉速 |
效率 |
功率（KW） |
|
|
軸功率 |
電機功率 |
|||||
|
1.5GC-5×2 |
6 |
46 |
2950 |
38 |
2 |
3 |
|
1.5GC-5×3 |
6 |
69 |
2950 |
38 |
3 |
4 |
|
1.5GC-5×4 |
6 |
92 |
2950 |
38 |
4 |
5.5 |
|
1.5GC-5×5 |
6 |
115 |
2950 |
38 |
5 |
7.5 |
|
1.5GC-5×6 |
6 |
138 |
2950 |
38 |
6 |
7.5 |
|
1.5GC-5×7 |
6 |
161 |
2950 |
38 |
7 |
7.5 |
|
1.5GC-5×8 |
6 |
184 |
2950 |
38 |
8 |
11 |
|
1.5GC-5×9 |
6 |
207 |
2950 |
38 |
9 |
11 |
|
2GC-5×2 |
10 |
64 |
2950 |
39.6 |
4.4 |
7.5 |
|
2GC-5×3 |
10 |
96 |
2950 |
39.6 |
6.6 |
11.0 |
|
2GC-5×4 |
10 |
128 |
2950 |
39.6 |
8.8 |
15.0 |
|
2GC-5×5 |
10 |
160 |
2950 |
39.6 |
11.0 |
15.0 |
|
2GC-5×6 |
10 |
192 |
2950 |
39.6 |
13.2 |
18.5 |
|
2GC-5×7 |
10 |
224 |
2950 |
39.6 |
15.4 |
22.0 |
|
2GC-5×8 |
10 |
256 |
2950 |
39.6 |
17.6 |
30.0 |
|
2GC-5×9 |
10 |
288 |
2950 |
39.6 |
19.8 |
30.0 |
|
2.5GC-6×2 |
15 |
62 |
2950 |
43.7 |
5.8 |
11.0 |
|
20 |
54 |
2950 |
47.4 |
6.2 |
11.0 |
|
|
2.5GC-6×3 |
15 |
93 |
2950 |
43.7 |
8.7 |
15.0 |
|
20 |
81 |
2950 |
47.4 |
9.3 |
15.0 |
|
|
2.5GC-6×4 |
15 |
124 |
2950 |
43.7 |
11.6 |
22.0 |
|
20 |
108 |
2950 |
47.4 |
12.4 |
22.0 |
|
|
2.5GC-6×5 |
15 |
155 |
2950 |
43.7 |
14.5 |
22.0 |
|
20 |
135 |
2950 |
47.4 |
15.5 |
22.0 |
|
|
2.5GC-6×6 |
15 |
186 |
2950 |
43.7 |
17.4 |
30.0 |
|
20 |
162 |
2950 |
47.4 |
18.6 |
30.0 |
|
|
2.5GC-6×7 |
15 |
217 |
2950 |
43.7 |
20.2 |
30.0 |
|
20 |
189 |
2950 |
47.4 |
21.7 |
30.0 |
|
|
2.5GC-6×8 |
15 |
248 |
2950 |
43.7 |
23.2 |
37.0 |
|
20 |
216 |
2950 |
47.4 |
24.8 |
37.0 |
|
|
2.5GC-6×9 |
15 |
279 |
2950 |
43.7 |
26.1 |
22 |
|
20 |
243 |
2950 |
47.4 |
27.9 |
22 |
|
|
4GC-8×2 |
30 |
86 |
2950 |
51 |
13.8 |
30 |
|
45 |
82 |
2950 |
60 |
16.8 |
30 |
|
|
55 |
76 |
2950 |
62.5 |
18.1 |
30 |
|
|
4GC-8×3 |
30 |
129 |
2950 |
51 |
20.7 |
37 |
|
45 |
123 |
2950 |
60 |
25.2 |
37 |
|
|
55 |
114 |
2950 |
62.5 |
27.2 |
37 |
|
|
4GC-8×4 |
30 |
172 |
2950 |
51 |
27.6 |
55 |
|
45 |
164 |
2950 |
60 |
27.6 |
55 |
|
|
55 |
152 |
2950 |
62.5 |
36.2 |
55 |
|
|
4GC-8×5 |
30 |
215 |
2950 |
51 |
34.5 |
55 |
|
45 |
205 |
2950 |
60 |
42.0 |
55 |
|
|
55 |
190 |
2950 |
62.5 |
45.3 |
55 |
|
|
4GC-8×6 |
30 |
258 |
2950 |
51 |
41.4 |
75 |
|
45 |
246 |
2950 |
60 |
50.4 |
75 |
|
|
55 |
228 |
2950 |
62.5 |
54.1 |
75 |
|
|
4GC-8×7 |
30 |
301 |
2950 |
51 |
48.2 |
75 |
|
45 |
287 |
2950 |
60 |
58.8 |
75 |
|
|
55 |
266 |
2950 |
62.5 |
63.4 |
75 |
|
|
4GC-8×8 |
30 |
344 |
2950 |
51 |
55.0 |
100 |
|
45 |
328 |
2950 |
60 |
67.0 |
100 |
|
|
55 |
304 |
2950 |
62.5 |
73.0 |
100 |
|
|
4GC-8×9 |
30 |
387 |
2950 |
51 |
62.0 |
100 |
|
45 |
369 |
2950 |
60 |
75.5 |
100 |
|
|
55 |
342 |
2950 |
62.5 |
82.0 |
100 |
|
|
4GC-8×10 |
30 |
430 |
2950 |
51 |
69.0 |
- |
|
45 |
410 |
2950 |
60 |
84.0 |
- |
|
|
55 |
380 |
2950 |
62.5 |
91.0 |
- |
|
GC型臥式多級鍋爐給水泵外形尺寸：

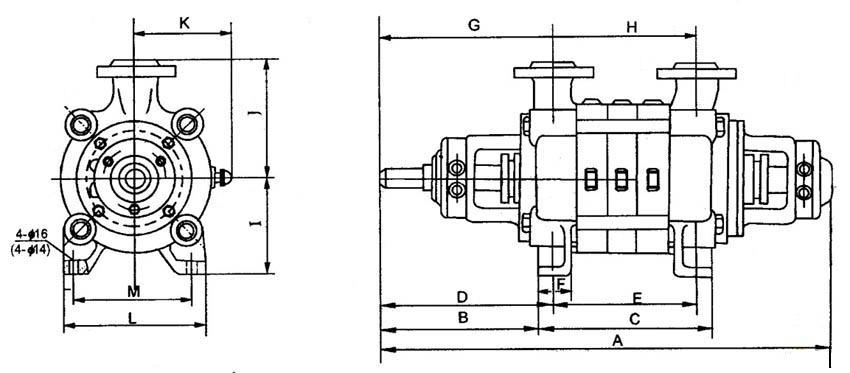

1.5GC、2GC、2.5GC外形尺寸圖
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
|
1.5GC-5 |
2 |
576 |
227.5 |
166 |
247.5 |
120 |
50 |
248 |
122.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
3 |
626 |
227.5 |
210 |
247.5 |
170 |
50 |
248 |
172.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
|
4 |
676 |
227.5 |
260 |
247.5 |
220 |
50 |
248 |
222.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
|
5 |
726 |
227.5 |
310 |
247.5 |
270 |
50 |
248 |
272.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
|
6 |
776 |
227.5 |
360 |
247.5 |
320 |
50 |
248 |
322.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
|
7 |
826 |
227.5 |
410 |
247.5 |
370 |
50 |
248 |
372.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
|
8 |
876 |
227.5 |
460 |
247.5 |
420 |
50 |
248 |
422.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
|
9 |
926 |
227.5 |
510 |
247.5 |
470 |
50 |
248 |
472.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
|
|
|||||||||||||||
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
|
1.5GC-5 |
2 |
740 |
290 |
210 |
315 |
160 |
70 |
325 |
160 |
180 |
220 |
210 |
320 |
270 |
75 |
|
3 |
800 |
290 |
270 |
315 |
220 |
70 |
325 |
220 |
180 |
220 |
210 |
320 |
270 |
75 |
|
|
4 |
860 |
290 |
330 |
315 |
280 |
70 |
325 |
280 |
180 |
220 |
210 |
320 |
270 |
75 |
|
|
5 |
920 |
290 |
390 |
315 |
340 |
70 |
325 |
340 |
180 |
220 |
210 |
320 |
270 |
75 |
|
|
6 |
980 |
290 |
450 |
315 |
400 |
70 |
325 |
400 |
180 |
220 |
210 |
320 |
270 |
75 |
|
|
7 |
1040 |
290 |
510 |
315 |
460 |
70 |
325 |
460 |
180 |
220 |
210 |
320 |
270 |
75 |
|
|
8 |
1100 |
290 |
570 |
315 |
520 |
70 |
325 |
520 |
180 |
220 |
210 |
320 |
270 |
75 |
|
|
9 |
1160 |
290 |
630 |
315 |
580 |
70 |
325 |
580 |
180 |
220 |
210 |
320 |
270 |
75 |
|
|
|
型號 尺寸 |

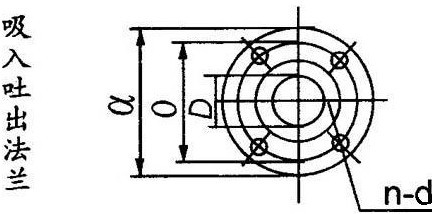

吸入吐出法蘭尺寸 |
|||
|
D |
O |
a |
n-d |
||
|
1.5GC |
40 |
110 |
145 |
4-Φ18 |
|
|
2GC |
50 |
125 |
160 |
4-Φ18 |
|
|
2.5GC |
65 |
145 |
180 |
8-Φ18 |
|

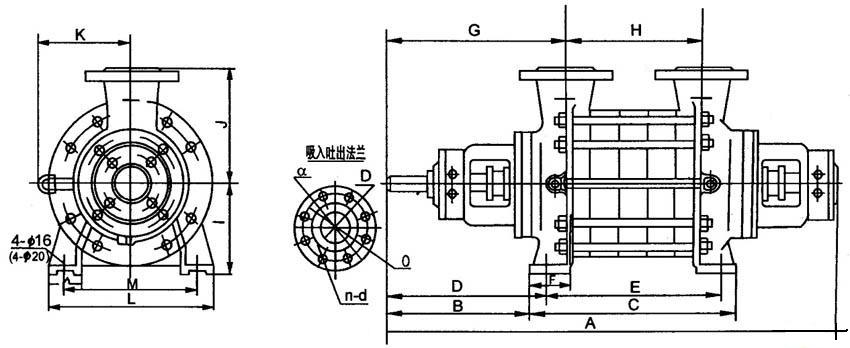

2.5GC-3.5、4GC外型尺寸圖
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
|
4GC |
2 |
879 |
320 |
320 |
355 |
250 |
85 |
385 |
190 |
215 |
285 |
240 |
420 |
340 |
85 |
|
3 |
945 |
320 |
395 |
355 |
325 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
4 |
1020 |
320 |
470 |
355 |
400 |
85 |
385 |
340 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
5 |
1095 |
320 |
545 |
355 |
475 |
85 |
385 |
415 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
6 |
1170 |
320 |
620 |
355 |
550 |
85 |
385 |
490 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
7 |
1245 |
320 |
695 |
355 |
625 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
|
型號 尺寸 |
吸入吐出法蘭尺寸 |
|||
|
D |
O |
a |
n-d |
||
|
4GC |
100 |
190 |
230 |
8-Φ23 |
|

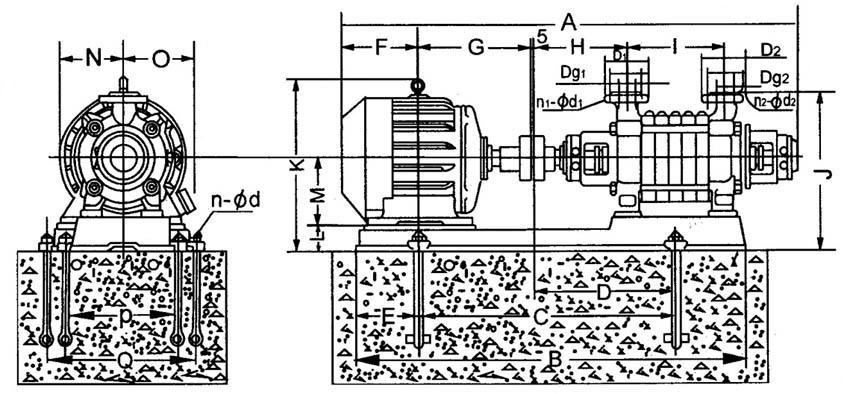

GC型臥式多級鍋爐給水泵安裝尺寸圖：
|
尺寸 級別 泵型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 |
|
|
1.5GC-5 |
2 3 4 5 6 7 8 9 |
976 1046 1171 1221 1271 1321 1496 1546 |
750 818 917 966 1016 1058 1232 1280 |
520 552 615 641 666 685 800 825 |
307 332 356 382 407 433 458 483 |
123 133 136 135 135 133 168 168 |
187 200 236 236 236 236 277 277 |
207 214 253 253 253 253 337 337 |
249 249 249 249 249 249 249 249 |
122.5 172.5 222.2 272.5 322.5 372.5 422.5 472.5 |
345 357 357 357 357 357 390 390 |
340 360 390 390 390 390 465 465 |
95 95 75 75 75 75 80 80 |
100 112 132 132 132 132 160 160 |
105 115 135 135 135 135 165 165 |
180 190 210 210 210 210 255 255 |
315 345 365 365 365 365 325 325 |
315 345 365 365 365 365 410 410 |
Y100L-2 Y112M-2 Y132S1-2 Y132S2-2 Y132S2-2 Y132S2-2 Y160M1-2 Y160M1-2 |
|
2GC-5 |
2 3 4 5 6 7 8 9 |
1235 1420 1480 1540 1645 1730 1895 1955 |
321 1130 1194 1254 1355 1366 1561 1623 |
660 768 797 827 880 885 991 1021 |
402 426 456 486 516 546 576 606 |
136 182 187 187 205 211 240 240 |
236 277 277 277 300 318.5 379.5 379.5 |
253 337 337 337 359 365.5 409.5 409.5 |
326 326 326 326 326 326 326 326 |
160 220 280 340 400 460 520 580 |
485 485 485 48 485 485 505 515 |
448 490 490 490 490 515 560 570 |
133 105 105 105 105 85 85 95 |
132 160 160 160 160 180 200 200 |
135 165 165 165 165 165 180 200 |
210 255 255 255 255 285 310 310 |
430 435 435 435 435 450 450 450 |
430 435 435 435 435 453 510 520 |
Y132S2-2 Y160M1-2 Y160M2-2 Y160M2-2 Y160L-2 Y180M-2 Y200L1-2 Y200L1-2 |
|
尺寸 級數 型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 |
|
|
2.5GC-6 |
2 3 4 5 6 7 8 9 |
1235 1420 1525 1610 1670 1835 1895 1995 |
921 1134 1239 1306 1366 1500 1560 1620 |
660 767 819 855 885 960 990 1020 |
402 426 456 486 516 546 576 606 |
136 187 210 211 211 240 240 240 |
236 277 300 318.5 318.5 379.5 379.5 379.5 |
253 337 359 365.5 365,5 409.5 409.5 409.5 |
326 326 326 326 326 326 326 326 |
160 220 280 340 400 460 520 580 |
485 485 485 845 485 505 505 505 |
448 490 490 490 490 515 560 570 |
133 105 105 85 85 85 85 85 |
132 160 160 180 180 200 200 200 |
135 165 165 180 180 200 200 200 |
210 255 255 285 285 310 310 310 |
430 435 435 450 450 450 450 450 |
430 435 435 450 450 505 505 505 |
Y132S2-2 Y160M2-2 Y160L-2 Y180M-2 Y180M-2 Y200L1-2 Y200L1-2 Y200L2-2 |
|
4GC-8 |
2 3 4 5 6 7 |
1545 1725 1840 2030 2105 2250 |
1246 1399 1510 1681 1755 1902 |
837 618 975 1080 1117 1186 |
480 517 555 592 629 667 |
211 235 250 274 274 311 |
318.5 379.5 400.5 447.5 447.5 486 |
351.5 395.5 414.5& 482.5 482.5 514 |
385 385 385 385 385 385 |
190 265 340 415 490 565 |
600 620 635 660 660 680 |
565 610 655 700 700 755 |
135 135 125 125 125 115 |
180 200 225 250 250 280 |
180 200 225 250 250 280 |
285 310 345 385 385 410 |
485 550 560 600 600 670 |
545 550 560 600 600 558 |
Y180M-2 Y200L1-2 Y225M-2 Y250M-2 Y250M-2 Y280S-2 |
感謝您訪問我們揚子江泵業的網站www.sxgydl.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
