65CYZ-A-32防爆自吸式離心油泵安裝尺寸圖
時間：2014/5/20 來源：浙江揚子江泵業有限公司
CYZ型自吸式離心油泵用來輸送汽油、煤油、柴油，航空煤油等石油產品。介質溫度在-20℃～+80℃，是一種優良的船用裝卸油泵。并適用于陸地油庫、油罐車等儲油裝置的油料輸送。也可以用來輸送海水、淡水等。
特點：
該泵屬自吸式離心泵，具有結構簡單、操作維護方便、運行平穩、排量大、郊率高、便于調節、使用范圍廣等特點。
結構型式：
采用軸向回液的泵體結構，泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成。泵的軸承采用單列向心球軸承。在泵的軸承體底部設有冷卻室，泵內部高、低壓區間有密封環。軸端采用機械密封。

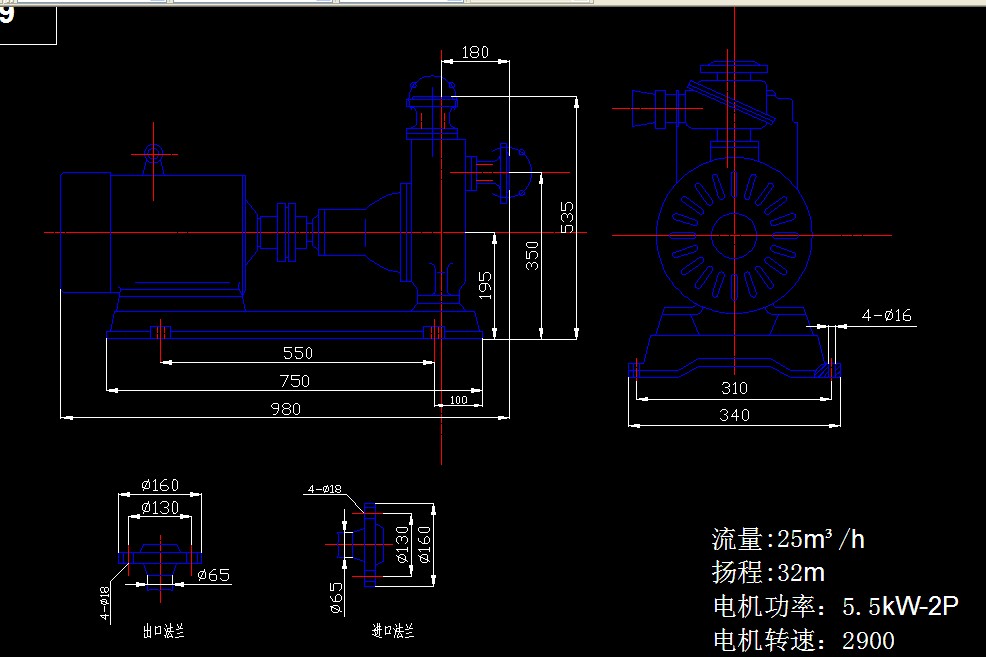

65CYZ-A-32防爆自吸式離心油泵安裝尺寸圖
CYZ型自吸式離心油泵性能參數（試驗介質為常溫清水）
|
型號 |
流量 |
揚程 (m) |
吸程 (m) |
轉速 (r/min) |
電機功率 (KW) |
口徑mm | ||
| (m3/h) | (L/S) | 吸入 | 排出 | |||||
|
25CYZ-A-20
|
3.2 | 0.9 | 20 | 6.5 | 2900 | 0.75 | 25 | 25 |
|
25CYZ-A-32
|
3.2 | 0.9 | 32 | 6.5 | 2900 | 1.1 | 25 | 25 |
|
40CYZ-A-20
|
6.3 | 1.8 | 20 | 6.5 | 2900 | 1.1 | 40 | 32 |
|
40CYZ-A-40
|
10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 40 |
|
50CYZ-A-12
|
15 | 4.2 | 12 | 6.5 | 2900 | 1.5 | 50 | 50 |
|
50CYZ-A-20
|
18 | 5 | 20 | 6.5 | 2900 | 2.2 | 50 | 50 |
|
50CYZ-A-35
|
14 | 3.9 | 35 | 6.5 | 2900 | 4 | 50 | 50 |
|
50CYZ-A-40
|
10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 50 |
|
50CYZ-A-50
|
12.5 | 3.5 | 50 | 6.5 | 2900 | 5.5 | 50 | 50 |
|
50CYZ-A-60
|
15 | 4.2 | 60 | 6.5 | 2900 | 7.5 | 50 | 50 |
|
50CYZ-A-75
|
20 | 5.6 | 75 | 6.5 | 2900 | 11 | 50 | 50 |
|
65CYZ-A-15
|
30 | 8.3 | 15 | 6.5 | 2900 | 3 | 65 | 50 |
|
65CYZ-A-32
|
25 | 6.9 | 32 | 6 | 2900 | 5.5 | 65 | 50 |
|
80CYZ-A-13
|
35 | 9.7 | 13 | 6 | 2900 | 3 | 80 | 65 |
|
80CYZ-A-17
|
43 | 12 | 17 | 6 | 2900 | 4 | 80 | 65 |
|
80CYZ-A-22
|
40 | 11.1 | 22 | 6 | 2900 | 5.5 | 80 | 65 |
|
80CYZ-A-25
|
50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
|
80CYZ-A-32
|
50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
|
80CYZ-A-55
|
60 | 16.7 | 55 | 6 | 2900 | 18.5 | 80 | 80 |
|
80CYZ-A-70
|
60 | 16.7 | 70 | 6 | 2900 | 22 | 80 | 80 |
|
100CYZ-A-20
|
100 | 27.8 | 20 | 6 | 2900 | 11 | 100 | 80 |
|
100CYZ-A-40
|
100 | 27.8 | 40 | 6 | 2900 | 22 | 100 | 100 |
|
100CYZ-A-40A
|
100 | 27.8 | 40 | 6 | 1450 | 22 | 100 | 100 |
|
100CYZ-A-65
|
100 | 27.8 | 65 | 6 | 2900 | 30 | 100 | 100 |
|
100CYZ-A-75
|
70 | 19.4 | 75 | 6 | 2900 | 30 | 100 | 100 |
|
150CYZ-A-45
|
170 | 47.2 | 45 | 5 | 2900 | 37 | 150 | 100 |
|
150CYZ-A-55
|
170 | 47.2 | 55 | 5 | 2900 | 45 | 150 | 100 |
|
150CYZ-A-65
|
170 | 47.2 | 65 | 5 | 2900 | 55 | 150 | 100 |
|
150CYZ-A-80
|
160 | 44.4 | 80 | 5 | 2900 | 55 | 150 | 100 |
|
200CYZ-A-63
|
280 | 77.8 | 63 | 5 | 1450 | 90 | 200 | 150 |
|
250CYZ-A-50
|
400 | 111.1 | 50 | 5 | 1450 | 90 | 250 | 200 |
|
300CYZ-A-50
|
500 | 138.9 | 50 | 5 | 1450 | 110 | 300 | 250 |
