FZB系列襯氟塑料自吸泵工作原理及結構圖
時間：2014/12/16 來源：浙江揚子江泵業有限公司
FZB系列氟塑料自吸泵 是采用外混式自吸結構，除首次啟動時泵體內灌注液體，以后頻繁啟動，不需要注水式排真空，操作方便。自吸泵體采用金屬外殼內襯氟塑料過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷(或碳化硅),動環采用四氟填充材料,其耐腐耐磨密封性極好。該泵有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點�？稍谝欢ǚ秶鷥�(nèi)替代液下泵使用。自吸高度，可根據介質密度在1至5米內確定。
目前該自吸泵已被廣泛應用于： 化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在多種溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前受使用單位歡迎的泵類設備之一。

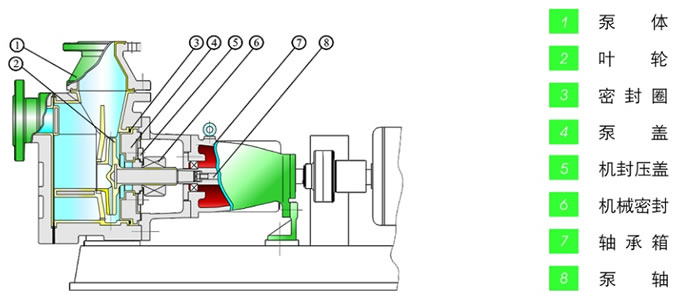

FZB自吸泵結構圖：

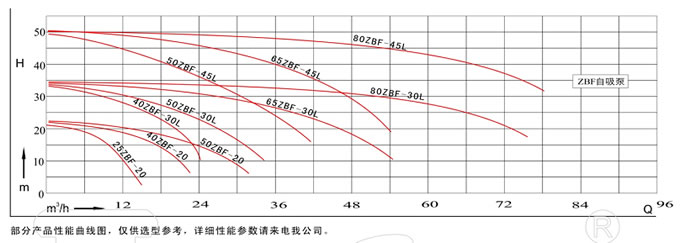

FZB自吸泵曲線圖：
FZB自吸泵參數：
| 規格型號 | 流量m3/h | 揚程m | 進口mm | 出口mm | 氣蝕余量m | 轉速r/min | 電機功率kw | 重量Kg |
| 25ZBF(FZB)-20L | 3.6 | 18 | 25 | 25 | 3.0 | 2900 | 2.2 | 65 |
| 40ZBF(FZB)-20L | 8 | 20 | 40 | 50 | 3.0 | 2900 | 3 | 70 |
| 40ZBF(FZB)-30L | 8 | 30 | 40 | 50 | 3.5 | 2900 | 4 | 160 |
| 50ZBF(FZB)-20L | 12 | 20 | 50 | 50 | 3.0 | 2900 | 3 | 70 |
| 50ZBF(FZB)-30L | 12 | 30 | 50 | 50 | 3.5 | 2900 | 4 | 160 |
| 50ZBF(FZB)-45L | 12 | 45 | 50 | 32 | 3.5 | 2900 | 7.5 | 210 |
| 65ZBF(FZB)-30L | 25 | 30 | 65 | 50 | 4.0 | 2900 | 7.5 | 210 |
| 65ZBF(FZB)-45L | 25 | 45 | 65 | 40 | 4.0 | 2900 | 11 | 300 |
| 80ZBF(FZB)-30L | 50 | 30 | 80 | 65 | 4.5 | 2900 | 11 | 284 |
| 80ZBF(FZB)-45L | 50 | 45 | 80 | 65 | 4.5 | 2900 | 15 | 330 |
| 100ZBF(FZB)-30L | 100 | 30 | 100 | 80 | 6.0 | 2900 | 18.5 | 300 |
| 100ZBF(FZB)-45L | 100 | 45 | 100 | 80 | 6.0 | 2900 | 30 | 500 |
