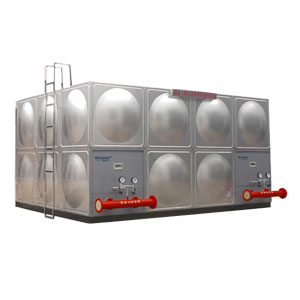

箱泵一體化消防增壓穩壓設備電磁閥來控制進水壓力及水位
時間：2015/1/10 來源：浙江揚子江泵業有限公司
箱式疊壓給水設備工作原理
當公共供水管網≤0.2Mpa時(可自由設備定0.2—0.4Mpa)無負壓裝置關閉，無負壓進水裝置打開，由水箱供水，反之當公共供水管網壓力≥0.2Mpa時，延時10分鐘(時間可調整)無負壓裝置打開，無負壓進水裝置關閉，由公共供水管網供水。無負壓水箱內存儲的水，通過智能控制，每6小時循環一次，確保水質新鮮、純凈。
無負壓水箱內的變頻泵以一定的轉速運行，利用自來水原有的壓力實現疊加，能確保用戶所需的壓力和壓力恒定。無負壓水箱變頻泵的進水口與無負壓裝置和無負壓進水裝置連接，通過無負壓裝置的開啟與停止達到自來水管網不產生負壓，在無負壓裝置起停的同時，無負壓進水裝置會做出與無負裝置相反的動作。
自來水管網停水無負壓裝置自動關閉，水箱的無負壓進水裝置自動打開，由水箱供水。當水箱液位低至一定程度時，無負壓進水裝置自動關閉，設備備自動停機，復電時自動投入運行。
箱式疊壓給水設備技術創新點
1、箱式疊壓給水設備是將自來水管道供水系統中使用的水箱和水泵等聯為一體，使水泵、控制柜、無負壓裝置等設備備置于水箱中，通過水箱隔板使設備備與水箱中的水隔離。由于水泵放置在水箱內（使用專用低噪音屏蔽泵）大大減少了設備備的噪音。
2、變頻泵進水口與無負壓裝置和無負壓時水裝置連接。壓力充足時，無負壓裝置自動開啟，直接由市政管網供水，經過加壓泵實現疊加增壓給用戶供水。當無負城市裝置探測到市政管網壓力下降時，無負壓進水裝置立即啟動，無負壓裝置關閉。此時用戶管道直接由加壓泵從水箱內抽水補壓，確保用戶管道的壓力充足。
3、水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于一定液位時，再打開電磁閥從管網中放水，此時保證取水口一定的壓力，此措施一可以避開高峰用水，起調峰作用，二是避免了普通水箱的零壓力泄水，對管網壓力是一個很好的保護作用。
4、箱式疊壓給水設備是非常理想的一種節能供水設備，節能效果好，結構緊湊，占地面積小，運行穩定可靠，使用壽命長，方案設備計靈活，供水壓力可調，流量可大可小，完全可以取代水塔、高位水箱及各種氣壓式供水設備，可徹底免除水質的二次污染。
5、生活供水設備備亦用于改造原有老式泵房設備備，改造后同樣可以達到高效節能、自動恒壓供水的目的。
箱式疊壓給水設備分類
1）、按結構形式可分為室內整體式、室內分體式、室外整體式
室內整體：水泵機組與穩流罐采用整體基礎，安裝方便。
室內分體：水泵機組與穩流罐分別采用獨立基礎，可根據場地條件靈活布置。
室外整體：水泵機組與控制系統設備置在保護箱內，多用于室外小型工程。
2）、按工作水泵數量可分為單臺、多臺
單臺：采用兩臺同型號水泵交替運行，一用一備，適用于用水量變化不大的場合。
多臺：兩臺以上水泵并聯運行，調度較靈活，適用于用水量變化較大的場合。
3）、按水泵機組工作頻率可分為工頻、變頻
工頻：水泵機組恒速運行，適用于供水管網水壓和用戶水量變化均不大的場合。
變頻（恒壓供水或變壓供水）：水泵機組調速運行，能夠較好地適應供水管網水壓和用戶水量的變化。
4）、按控制技術可分為PLC控制、微機控制、智能控制
PLC控制：PLC是可編程序控制器的簡稱箱式疊壓給水設備，具有可靠性高，穩定性好，編程簡單，使用維修方便，價格相對便宜等優點。
微機控制：功能更多、控制更靈活。
智能控制：應用了遺傳算法、人工神經網絡等現代優化計算方法，可實現優化調度。
箱式疊壓給水設備技術參數
流量范圍：0—600 m3/h
壓力范圍：0—2.0MPa
控制水泵單臺電機功率：≤180KW
壓力調節精度：≤0.01MP
環境溫度：0～+40℃
相對濕度：90%以下(電控部分)
電源：380V×(1+10%)50Hz+2Hz
箱式疊壓給水設備的主要控制參數
箱式疊壓給水設備選用的主要控制參數為設備備的流量、揚程、水泵功率等性能參數，同時還應考慮變頻柜的規格、外形尺寸、控制方式、電源適應性、衛生要求等。
箱式疊壓給水設備的定義
1、箱式疊壓給水設備是在利用壓力或流量傳感器反饋恒定的情況下，由變頻器控制電機不斷改變水泵轉速，從而不斷改變水泵的流量來適應用戶用水量需求的裝置。
2、采用較多的有可控硅串級調速，液力耦合調速、電磁調速和變頻調速等技術。
箱式疊壓給水設備主要功能
1、全自動完成多臺水泵機組軟啟動，變頻到工頻運行以及停止的全部操作過程
2、根據用水量的變化，變成多臺泵組的啟動和停止。
3、有壓力設備定值和實際壓力值的LED顯示功能。
4、有LED頻率指示，變頻異常指示，電機故障工況顯示。
5、保護功能：具有欠壓保護、過壓保護、過載保護、短路保護、失速防止、燒損防止等功能。
箱式疊壓給水設備特點
1、經濟效益顯著：使用該設備備，可不建造水塔、不設備樓頂水箱，既減少工程的施工周期，又解決了工程造價費用高的缺點，還克服了氣壓波動大，水泵啟動頻繁等不足之處。
2、設備計嚴謹：該設備備采用水泵變頻恒壓控制，無論系統用水量怎樣變化，均能使管道出口壓力保持恒定。
3、運行可靠：該設備備采用變頻調速器和國內優質水泵，具有完善的保護功能和自動、手動轉換功能，使運行非�？煽俊２⑶倚阅芰己�、控制方式靈活、抗干擾能力強。
4、高效節能：該設備備能根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在高效區，節電效果明顯，比恒速水泵可節電35%。
5、操作簡單：該設備備采用全自動控制，PID調節，鍵盤操作，人機界面（文本、數字）顯示。操作人員只需轉換電控柜開關，就可以實現用戶所需工況，實現全自動無人值守。
6、保護功能齊全：具有完美的過載、短路、過壓、欠壓、缺相、過流、短路、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。
7、占地少安裝方便：整套設備備只有一組供水控制柜和水泵機組，安裝非常簡單方便。
8、延長水泵及電機的使用壽命：對多臺泵組均能可靠的實現軟啟動，使電網和管網免沖擊，并且輪流運轉，大大延長了水泵及電機的使用壽命。
箱式疊壓給水設備使用要求：
1、無負壓箱式泵站，智能化給水泵站使用前手盤水泵轉子，應無摩擦、卡滯現象；
2、用500V低壓插表檢測電機絕緣，應為0.5MΩ以上；
3、遠傳壓力表插座1、2、3（黃、藍、紅）分別接端子1、2、3�；蛴萌f(wàn)用表測遠傳壓力表的電阻值，電阻值大的為1和2，另一根為3，與3電阻值小的為1，與3電阻值大的為2。好用萬用表檢測一下，否則接錯線將燒壞表；
4、遠傳壓力表應安裝至用戶管網上，出口止回閥后的總管上；
5、控制儀表及線路無損壞；
6、變頻柜送電后，嚴禁先動變頻器參數；
7、打開水泵排氣閥，排除氣體；
8、本系統第一次啟動或維護、維修后，起動時應打開進水閥，關閉出口閥門；檢查系統各處是否有瀉漏。如有應將瀉漏排除后再進行啟動；
9、首先檢查水泵在自動時水泵轉向，如為反轉則對調電源進線任意兩相線線位；再轉到手動起動每臺泵，如為反轉同樣對調水泵電機線；
10、手動逐臺啟停水泵，檢查水泵運轉無異�，F(xiàn)象；
11、無異常后將設備備處于自動控制狀態。
箱式疊壓給水設備適用范圍
（1）適用地域范圍：適用于城市管網壓力較充足的地區加壓給水；
（2）適用工程類型：工礦企業的生產、生活用水、自來水廠的大型給水中間加壓泵站；
（3）適用工程部位：給水二次加壓系統；
（4）其它適用范圍：新建、改建、擴建住宅樓，辦公樓、賓館、飯店等公共建筑生活用水；
（5）使用單位類型：設備計單位、施工單位、監理單位。
箱式疊壓給水設備型號技術參數
|
序號 |
設備型號 |
額定壓力 Mpa |
推薦泵站尺寸 |
水泵 |
參考戶數 |
變頻柜型號 |
|
|
長*寬*高（米） |
型號 |
功率*臺數 |
|
|
|||
|
1 |
HZXB6-6- |
0.32 |
3*2.5*2 |
CDL8-4 |
1.5*2 |
40-70 |
HZK1-2-1.5 |
|
2 |
0.46 |
CDL8-5 |
2.2*2 |
HZK1-2-2.2 |
|||
|
3 |
0.62 |
CDL8-6 |
2.2*2 |
HZK1-2-2.2 |
|||
|
4 |
0.78 |
CDL8-8 |
3.0*2 |
HZK1-2-3.0 |
|||
|
5 |
0.93 |
CDL8-10 |
4.0*2 |
HZK1-2-4.0 |
|||
|
6 |
1.09 |
CDL8-12 |
4.0*2 |
HZK1-2-4.0 |
|||
|
7 |
1.24 |
CDL8-14 |
5.5*2 |
HZK1-2-5.5 |
|||
|
8 |
1.40 |
CDL8-16 |
5.5*2 |
HZK1-2-5.5 |
|||
|
9 |
1.55 |
CDL8-18 |
7.5*2 |
HZK1-2-7.5 |
|||
|
10 |
HLXB8-8- |
0.30 |
4*2*2 |
CDL8-4 |
1.5*2 |
71-90 |
HZK1-2-1.5 |
|
11 |
0.45 |
CDL8-5 |
2.2*2 |
HZK1-2-2.2 |
|||
|
12 |
0.60 |
CDL8-6 |
2.2*2 |
HZK1-2-2.2 |
|||
|
13 |
0.75 |
CDL8-8 |
3.0*2 |
HZK1-2-3.0 |
|||
|
14 |
0.90 |
CDL8-10 |
4.0*2 |
HZK1-2-4.0 |
|||
|
15 |
1.05 |
CDL8-12 |
4.0*2 |
HZK1-2-4.0 |
|||
|
16 |
1.20 |
CDL8-14 |
5.5*2 |
HZK1-2-5.5 |
|||
|
17 |
1.35 |
CDL8-16 |
5.5*2 |
HZK1-2-5.5 |
|||
|
18 |
1.50 |
CDL8-18 |
7.5*2 |
HZK1-2-7.5 |
|||
|
19 |
HLXB12-12- |
0.30 |
4.5*2.5*2 |
CDL12-3 |
2.2*2 |
91-130 |
HZK1-2-2.2 |
|
20 |
0.45 |
CDL12-4 |
3.0*2 |
HZK1-2-3.0 |
|||
|
21 |
0.60 |
CDL12-5 |
3.0*2 |
HZK1-2-3.0 |
|||
|
22 |
0.75 |
CDL12-6 |
4.0*2 |
HZK1-2-4.0 |
|||
|
23 |
0.90 |
CDL12-7 |
5.5*2 |
HZK1-2-5.5 |
|||
|
24 |
1..05 |
CDL12-8 |
5.5*2 |
HZK1-2-5.5 |
|||
|
25 |
1.02 |
CDL12-9 |
5.5*2 |
HZK1-2-5.5 |
|||
|
26 |
1.35 |
CDL12-10 |
7.5*2 |
HZK1-2-7.5 |
|||
|
27 |
1.50 |
CDL12-12 |
7.5*2 |
HZK1-2-7.5 |
|||
|
28 |
HLXB18-18- |
0.30 |
5*3*2 |
CDL16-3 |
3.0*2 |
131-190 |
HZK1-2-3.0 |
|
29 |
0.45 |
CDL16-4 |
4.0*2 |
HZK1-2-4.0 |
|||
|
30 |
0.6 |
CDL16-5 |
5.5*2 |
HZK1-2-5.5 |
|||
|
31 |
0.75 |
CDL16-6 |
5.5*2 |
HZK1-2-5.5 |
|||
|
32 |
HZXB18-18- |
0.90 |
5*3*2 |
CDL16-7 |
7.5*2 |
131-190 |
HZK1-2-7.5 |
|
33 |
1.05 |
CDL16-8 |
7.5*2 |
HZK1-2-7.5 |
|||
|
34 |
1.20 |
CDL16-10 |
11*2 |
HZK1-2-11 |
|||
|
35 |
1.35 |
CDL16-12 |
11*2 |
HZK1-2-11 |
|||
|
36 |
1.50 |
CDL16-14 |
15*2 |
HZK1-2-15 |
|||
|
37 |
HZXB22-22- |
0.30 |
4*5*2 |
CDL20-3 |
4.0*2 |
191-250 |
HZK1-2-4.0 |
|
38 |
0.45 |
CDL20-4 |
5.5*2 |
HZK1-2-5.5 |
|||
|
39 |
0.55 |
CDL20-5 |
5.5*2 |
HZK1-2-5.5 |
|||
|
40 |
0.70 |
CDL20-6 |
7.5*2 |
HZK1-2-7.5 |
|||
|
41 |
0.84 |
CDL20-7 |
7.5*2 |
HZK1-2-7.5 |
|||
|
42 |
0.98 |
CDL20-8 |
11*2 |
HZK1-2-11 |
|||
|
43 |
1.12 |
CDL20-10 |
11*2 |
HZK1-2-11 |
|||
|
44 |
1.26 |
CDL20-12 |
15*2 |
HZK1-2-15 |
|||
|
45 |
1.40 |
CDL20-14 |
15*2 |
HZK1-2-15 |
|||
|
46 |
HLXB36-36- |
0.30 |
6*4.5*2 |
CDL16-3 |
3.0*2 |
251-370 |
HZK1-2-3.0 |
|
47 |
0.45 |
CDL16-4 |
4.0*2 |
HZK1-2-4.0 |
|||
|
48 |
0.60 |
CDL16-5 |
5.5*2 |
HZK1-2-5.5 |
|||
|
49 |
0.75 |
CDL16-6 |
5.5*2 |
HZK1-2-5.5 |
|||
|
50 |
0.90 |
CDL16-7 |
7.5*2 |
HZK1-2-7.5 |
|||
|
51 |
1.05 |
CDL16-8 |
7.5*2 |
HZK1-2-7.5 |
|||
|
52 |
1.20 |
CDL16-10 |
11*2 |
HZK1-2-11 |
|||
|
53 |
1.35 |
CDL16-12 |
11*2 |
HZK1-2-11 |
|||
|
54 |
1.50 |
CDL16-14 |
15*2 |
HZK1-2-15 |
|||
|
55 |
HLXB-44-44- |
0.28 |
7*4.5*2 |
CDL20-3 |
4.0*2 |
371-450 |
HZK1-2-4.0 |
|
56 |
0.42 |
CDL20-4 |
5.5*2 |
HZK1-2-5.5 |
|||
|
57 |
0.56 |
CDL20-5 |
5.5*2 |
HZK1-2-5.5 |
|||
|
58 |
0.70 |
CDL20-6 |
7.5*2 |
HZK1-2-7.5 |
|||
|
59 |
0.84 |
CDL20-7 |
7.5*2 |
HZK1-2-7.5 |
|||
|
60 |
0.98 |
CDL20-8 |
11*2 |
HZK1-2-11 |
|||
|
61 |
1.12 |
CDL20-10 |
11*2 |
HZK1-2-11 |
|||
|
62 |
1.26 |
CDL20-12 |
15*2 |
HZK1-2-15 |
|||
|
63 |
1.40 |
CDL20-14 |
15*2 |
HZK1-2-15 |
|||
