防爆型耐強堿強酸襯氟自吸泵可選為耐高溫稀硫酸吸酸泵,硫酸工業自吸泵
時間：2016/1/3 來源：浙江揚子江泵業有限公司
防爆型耐強堿強酸襯氟自吸泵可選為耐高溫稀硫酸吸酸泵,硫酸工業自吸泵
一、用途：

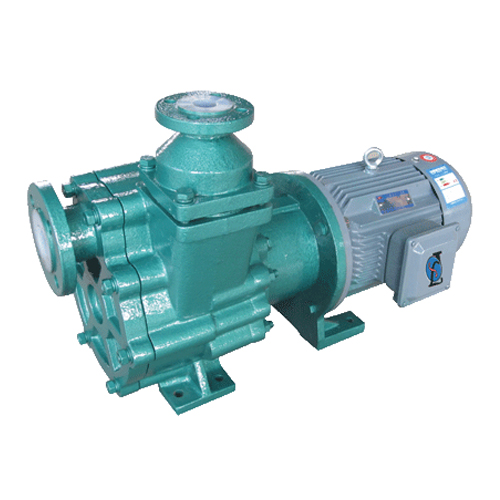

ZMD氟塑料自吸式磁力泵為公司推出新一代耐腐蝕自吸磁力泵,它不但集氟塑料磁力泵的優點于一身，而且大的功能是可以自吸、無泄漏，這是以往的所有氟塑料磁力泵不能達到的，因此，該系列泵一推出就受到了廣大用戶的歡迎。該系列泵可廣泛適用于化工、有色金屬冶煉、農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子、化成箔、卸酸堿等行業或工作流程，是目前磁力泵品種中結構新穎的產品之一，且高效節能、安全實用。 該泵的適用溫度：-20°C-100°C。
二、設計特點：
ZMD系列自吸式磁力泵，集合了磁力泵的所有優良特性，且大的優勢是可以自吸，自吸高度可達2-4米，充分結合了氟塑料自吸泵和氟塑料磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。
ZMD系列磁力驅動泵采用新合成材料制成的隔離套具有高強度的力學性能，徹底消除了一般磁力泵具有的磁渦流現象。采用獨特的后拉式結構，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。
三、型號意義說明：
四、結構與材料：
五、性能參數表：
|
型 號 |
流 量 |
揚 程 |
電機功率 |
汽蝕余量 |
口徑 |
效 率
（%） |
重量 |
|
|
進口 |
出口 |
|||||||
|
40ZMD-20F |
6 |
20 |
2.2 |
3.0 |
40 |
25 |
33 |
110 |
|
40ZMD-25F |
6 |
25 |
4 |
3.0 |
30 |
110 |
||
|
40ZMD-32F |
6 |
32 |
4 |
3.0 |
29 |
110 |
||
|
50ZMD-20F |
15 |
20 |
2.2 |
3.0 |
50 |
32 |
35 |
188 |
|
50ZMD-25F |
15 |
25 |
4 |
3.0 |
41 |
188 |
||
|
50ZMD-32F |
15 |
32 |
5.5 |
3.0 |
38 |
188 |
||
|
50ZMD-45F |
15 |
48 |
7.5 |
3.5 |
48 |
200 |
||
|
65ZMD-25F |
30 |
25 |
7.5 |
3.5 |
65 |
50 |
51 |
200 |
|
65ZMD-32F |
30 |
32 |
7.5 |
3.5 |
52 |
200 |
||
|
65ZMD-45F |
30 |
45 |
11 |
3.5 |
56 |
280 |
||
|
80ZMD-25F |
60 |
25 |
11 |
3.5 |
80 |
65 |
58 |
280 |
|
80ZMD-32F |
60 |
32 |
11 |
3.5 |
55 |
280 |
||
|
80ZMD-45F |
50 |
45 |
18.5 |
4.5 |
52 |
240 |
||
|
注：若規格型號超出此范圍，我廠可根據用戶要求予以調整 |
||||||||
六、自吸式磁力泵使用注意事項：
【1】安裝方法和連接要求：
1、按基礎尺寸做好混凝土基礎，同時予埋好地腳螺栓。將機組放在基礎上，找正泵的水平，擰緊地腳螺栓。泵應盡可能靠近水池位置。
2、泵的進液管管徑不得大于規定要求，且進液管總長不大于5m，在滿足要求的情況下，越短越好。進液管底部必須安裝濾網，防止過大的顆�；螂s物進入泵體后損壞葉輪或影響泵的工作，過濾面積應大于管路截面積的3-4倍。
3、泵的出液管管路中必須裝有閥門，用以調節流量，使泵在規定的流量下工作，防止超量后使泵無法工作。出液管徑不得小于規定要求，在可能的情況下出液管徑越大越好。出液管總長必須大于進液管總長的1.5倍，在可能的情況下長一些好。
4、不可將進液管道和出液管道的重量支承在泵的進出口法蘭上，應固定在各自的支架上。進出液管道連接的各部位必須緊密，不漏氣，否則會影響自吸功能和泵的正常運轉。
【2】使用方法和維護須知：
1、自吸式磁力泵嚴禁輸送含有固體顆�；蚝捉Y(jié)晶的介質，不允許在關閉排放口的情況下作連續性運轉，需保持小的流量。
2、安裝管道時，先接進口管，加滿液體后再接出口管。
3、安裝完畢后，接上電源，用點動方式檢查泵轉動是否靈活，檢查電機轉向是否與轉向標志一致。
4、將出口閥門打開約三分之一左右，即可啟動自吸泵（即開閥啟動），然后慢慢調節出口閥門，使泵能正常工作。
5、輸液時，流量、揚程和自吸高度必須控制在規定范圍之內，不能相差太大，否則會引起吸空現象，使泵不能正常工作。
6、自吸泵在工作上，不允許產生吸空現象，一旦產生吸空，必須重新引流灌液才能自吸。因此，用戶必須有控制低液位的裝置或派專人看管，以防止水池內的介質被吸空。
7、自吸泵不能輸送會產生大量氣泡的介質，也不能輸送氣液混合介質。
8、在輸送含易結晶的介質時，若有一段時間停泵不用，必須沖洗泵腔，不得殘留結晶介質，防止結晶后泵再啟動時造成損壞；再次使用時，按要求加引液才能自吸。
9、輸送一般無結晶介質時，若長時間停泵后再用，在啟動前檢查泵體內的液體是否充足，請補足后才能自吸。
10、當泵放在液位以下環境中使用或代替管道泵使用時，不可配用空氣閥和緩沖閥，在此情況下，請將空氣閥和緩沖閥卸下即可。
11、泵出口管道不得安裝止回閥，如有則須在止回閥下端設置放氣孔。
12、自吸高度可安公式簡單算得：清水時自吸3m/介質密度=實際自吸高度。
質量保證與售后服務：
一、我公司擁有目前較為完備的檢測設備及檢測技術，每臺設備出廠均按國家相關標準及企業標準進行檢測，并建立完整的產品檔案，定期跟蹤用戶使用情況，以確保用戶正常使用及產品的進一步完善。
二、可根據用戶需要指派技術員免費上門服務，協助用戶安裝調試、培訓維修工；
三、我公司產品質保期限為貨到需方14個月或產品開始使用后的壹年內（以先到者為準），質保期內可享受免費的維修服務，本廠實行3小時內答復用戶，48小時內為用戶提供解決方案 ，如因用戶使用不當造成的產品損壞（即人為因素?fù)p壞），我公司也可提供返廠免費維修服務，但需要收取更換配件的費用；
四、我公司保證長期供應設備配件，質保期外的配件僅收取成本費；
一、FZB襯氟自吸泵的結構與原理

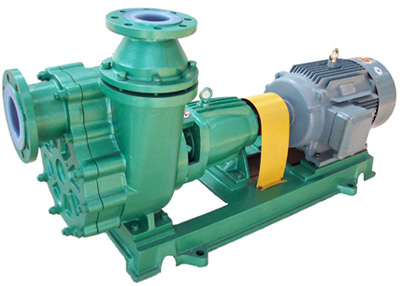

FZB襯氟自吸泵過流部件采用純凈的氟塑料合金制成，配置外裝式波紋管機械密封。自吸泵主要由儲液室、氣液分離室、渦室、回流孔、葉輪組成。開機前，泵腔內注滿液體儲液室氣液在葉輪高速運轉帶動下，將氣液混合物吸進渦室加壓進入氣液分離室，此時，因空氣比重小于液體，便自然逃逸進入官網，液體則自動從回流孔回流，與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室…,直至吸程管路中的空氣被排盡，介質被輸送到工況所需要的任意場所。
二、FZB襯氟自吸泵的產品用途
本產品可以安全輸送強酸、強堿、劇毒、有機溶劑、及純凈、貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求，適用于各種化工流程。儲存液體的容器低于±000（地平面）1m-3m,不便倒灌和加液的場合，使用該泵垂直固定在崗位上，可持續或間斷抽取、輸送化工介質。車輛、船舶裝卸化工介質時，自吸泵可流動在任何崗位。斷續抽取輸送。適用溫度：-20℃～80℃。
三、FZB襯氟自吸泵的型號意義
50FZB-30L
50：泵進口直徑是50mm B: 單級單吸懸臂式離心泵
F: 過流部件材質為氟塑料合金 30：揚程是30m
Z: 具有自吸功能 L: 長支架結構代號
四、FZB襯氟自吸泵的產品結構
五、FZB襯氟自吸泵型號及參數
|
序號 |
型號 |
流 量（m³/h） |
揚程 |
效率(%) |
汽蝕余量 |
進口*出口 |
自吸高度 |
自吸時間 |
電機功率 |
整機重量 |
|
1 |
25FZB-20L |
1.5 |
19 |
10 |
3.0 |
25*25 |
1 |
180 |
2.2 |
65 |
|
*3.6 |
18 |
20 |
||||||||
|
6 |
16 |
30 |
||||||||
|
2 |
40FZB-20 |
5 |
22 |
35 |
3.0 |
40*50 |
1 |
180 |
3 |
47 |
|
*8 |
20 |
42 |
||||||||
|
12 |
17 |
40 |
||||||||
|
3 |
40FZB-30L |
5 |
32 |
24 |
3.5 |
40*50 |
3 |
150 |
4 |
160 |
|
*8 |
30 |
48 |
||||||||
|
12 |
28 |
45 |
||||||||
|
4 |
50FZB-20 |
8 |
22 |
35 |
3.0 |
50*50 |
1 |
180 |
3 |
47 |
|
*12 |
20 |
42 |
||||||||
|
15 |
17 |
40 |
||||||||
|
5 |
50FZB-30L |
8 |
32 |
24 |
3.5 |
50*50 |
3 |
150 |
4 |
160 |
|
*12 |
30 |
48 |
||||||||
|
15 |
28 |
45 |
||||||||
|
6 |
50FZB-45L |
8 |
47 |
24 |
3.5 |
50*32 |
3 |
150 |
7.5 |
210 |
|
*12 |
45 |
35 |
||||||||
|
15 |
43 |
32 |
||||||||
|
7 |
50FZB-70L |
8 |
72 |
20 |
4.0 |
50*32 |
3 |
150 |
15 |
320 |
|
*12 |
70 |
26 |
||||||||
|
25 |
65 |
39 |
||||||||
|
8 |
65FZB-30L |
15 |
32 |
40 |
4.0 |
65*50 |
3 |
200 |
7.5 |
210 |
|
*25 |
30 |
55 |
||||||||
|
35 |
27 |
48 |
||||||||
|
9 |
65FZB-45L |
15 |
47 |
30 |
4.0 |
65*40 |
3 |
180 |
11 |
300 |
|
*25 |
45 |
42 |
||||||||
|
35 |
38 |
44 |
||||||||
|
10 |
65FZB-70L |
15 |
72 |
30 |
4.0 |
65*40 |
3 |
180 |
30 |
530 |
|
*25 |
70 |
41 |
||||||||
|
35 |
65 |
42 |
||||||||
|
11 |
80FZB-30L |
35 |
32 |
54 |
4.5 |
80*65 |
3 |
150 |
11 |
284 |
|
*50 |
30 |
58 |
||||||||
|
60 |
25 |
48 |
||||||||
|
12 |
80FZB-45L |
35 |
47 |
45 |
4.5 |
80*65 |
3 |
180 |
15 |
330 |
|
*50 |
45 |
53 |
||||||||
|
60 |
42 |
46 |
||||||||
|
13 |
80FZB-70L |
35 |
72 |
45 |
5.0 |
80*50 |
3 |
200 |
30 |
550 |
|
*50 |
70 |
50 |
||||||||
|
60 |
65 |
43 |
||||||||
|
14 |
100FZB-30L |
65 |
32 |
54 |
6.0 |
100*80 |
3 |
150 |
18.5 |
390 |
|
*100 |
30 |
60 |
||||||||
|
110 |
26 |
54 |
||||||||
|
15 |
100FZB-45L |
65 |
46 |
48 |
6.0 |
100*80 |
3 |
150 |
30 |
500 |
|
*100 |
45 |
55 |
||||||||
|
110 |
40 |
48 |
注：1.全塑規格：25FZB-20L、40FZB-20、50FZB-20，其余規格均為金屬+襯里結構。
2.設計壓力：全塑為0.6MPa;金屬+襯里為1.6MPa.
六、FZB襯氟自吸泵安裝尺寸圖
七、FZB襯氟自吸泵性能曲線圖
