液下離心泵的結構圖
時間：2012/2/8 來源：浙江揚子江泵業有限公司
1. 液下離心泵采用獨特的單葉片或雙葉片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2. 液下離心泵的機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
3. 液下離心泵為立式結構，工作時泵體浸在液體中，因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達0.5～7米。
4. 液下離心泵整體結構設計合理、噪聲小、節能效果顯著、檢修方便。
5. 接抽結構先進可靠，泵與電動機采用撓性聯軸器連接，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
6. 液下離心泵能夠在全揚程范圍內使用，從而保證電機不會過載。
7. 可根據用戶需要配備液位自動控制柜，根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
三、液下離心泵的使用范圍：
1.介質溫度不超過70℃，介質重度為1～1.3kg/dm3。
2.鑄鐵材質的使用介質PH值在5～9范圍內。
3.1Cr18Ni9Ti不銹鋼可使用各種帶腐蝕性介質。
注：用戶如有特殊的溫度、介質等要求請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
適用于化工、石油化工、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業，輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質
廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業,在貯罐上輸送不含懸浮固體顆粒,不易結晶,溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。
四、液下離心泵的特點：
液下離心泵體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。液下離心泵可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。液下離心泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。液下離心泵能夠在全揚程范圍內使用，而保證電機不會過載。

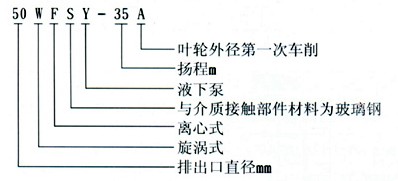

五、液下離心泵的型號意義：

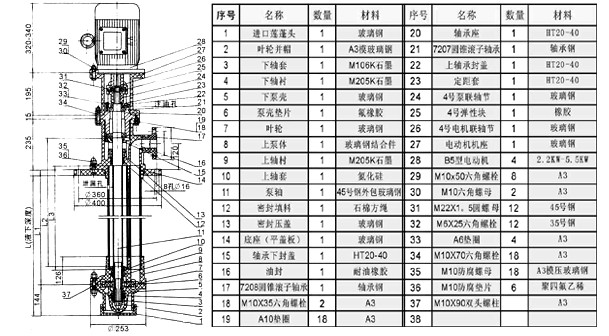

六、液下離心泵的結構圖：
七、液下離心泵的性能參數：
|
型號 |
流量Q |
揚程H |
轉速 |
功率N |
效率n | |||
|
m 3 /h |
L/s |
軸 |
電機 | |||||
|
25WSY-22 |
a型 |
2.88 |
0.80 |
22 |
2900 |
1.35 |
2.2 |
13 |
|
4.05 |
1.12 |
18 |
1.18 |
17 | ||||
|
6.48 |
1.80 |
15 |
1.06 |
25 | ||||
|
25WSY-30 |
2.88 |
0.80 |
30 |
2900 |
1.85 |
3 |
13 | |
|
6.48 |
1.80 |
20 |
2.10 |
17 | ||||
|
9.00 |
2.52 |
15 |
1.45 |
25 | ||||
|
40WSY-25 |
5.76 |
1.60 |
25 |
2900 |
2.85 |
4 |
14 | |
|
8.10 |
2.24 |
20 |
1.09 |
21 | ||||
|
13.32 |
3.70 |
15 |
1.83 |
30 | ||||
|
40FSY-22 |
8.10 |
2.24 |
22 |
2900 |
1.09 |
3 |
44 | |
|
15.84 |
4.4 |
18 |
1.45 |
53 | ||||
|
20.00 |
5.50 |
15 |
1.83 |
44 | ||||
|
40FSY-18 |
6.48 |
1.80 |
18 |
2900 |
1.00 |
2.2 |
32 | |
|
15.00 |
4.17 |
15 |
1.20 |
51 | ||||
|
21.60 |
6.00 |
12 |
1.76 |
42 | ||||
|
40WSY-50 |
b型 |
6.48 |
1.80 |
50 |
2900 |
6.35 |
7.5 |
14 |
|
8.64 |
2.40 |
45 |
5.56 |
19 | ||||
|
14.40 |
4.00 |
35 |
4.76 |
30 | ||||
|
40FSY-35 |
10 |
2.8 |
34 |
2900 |
1.86 |
4 |
50.6 | |
|
20 |
5.5 |
30 |
2.62 |
64 | ||||
|
30 |
8.3 |
24 |
3.09 |
63.5 | ||||
|
50FSY-35 |
30 |
8.3 |
35 |
2900 |
4.94 |
7.5 |
58 | |
|
45 |
1.5 |
32 |
5.59 |
70 | ||||
|
55 |
15.1 |
28 |
6.33 |
66 | ||||
|
50FSY-35A |
25 |
7.0 |
26 |
2900 |
2.83 |
5.5 |
63 | |
|
35 |
9.7 |
25 |
3.35 |
70 | ||||
|
45 |
12.5 |
22 |
3.87 |
69 | ||||
|
50FSY-20 |
18 |
5.0 |
20 |
2900 |
1.64 |
4 |
60 | |
|
30 |
8.3 |
16 |
2.4 |
55 | ||||
|
35 |
9.7 |
12 |
2.6 |
44 | ||||
|
80FSY-35 |
56 |
15.5 |
35 |
2900 |
8.45 |
15 |
63 | |
|
92 |
25.5 |
29 |
10.1 |
72 | ||||
|
110 |
30.5 |
25 |
10.80 |
69 | ||||
|
80FSY-35A |
45 |
12.5 |
26 |
2900 |
5.12 |
11 |
62 | |
|
69 |
19.2 |
22 |
6.2 |
67 | ||||
|
90 |
25.0 |
19 |
7.35 |
63 | ||||
