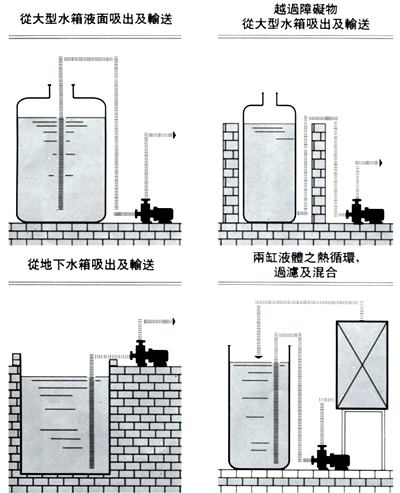

ZCQ型系列磁力式自吸泵裝置實例

時間：2012/2/9 來源：浙江揚子江泵業有限公司

一、ZCQ型系列自吸式磁力泵產品概述

ZCQ型自吸磁力傳動離心泵（簡稱ZCQ型系列磁力式自吸泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．

二、ZCQ型系列自吸式磁力泵工作原理：

ZCQ型系列自吸式磁力泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

三、ZCQ型系列自吸式磁力泵的主要性能參數：

流量：3-50m3/h

揚程：12-50m

電機功率：0.37-15kW

使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)

材質:1Cr18Ni9Ti (可定制304.316.316L材質)

四、ZCQ型系列自吸式磁力泵型號意義：

五、ZCQ型系列自吸式磁力泵性能參數表

型號	口徑		揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
型號	進口 mm	出口 mm	揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	1500	22	2900	380	4
注：泵體材質不銹鋼(1Cr18Ni9Ti)

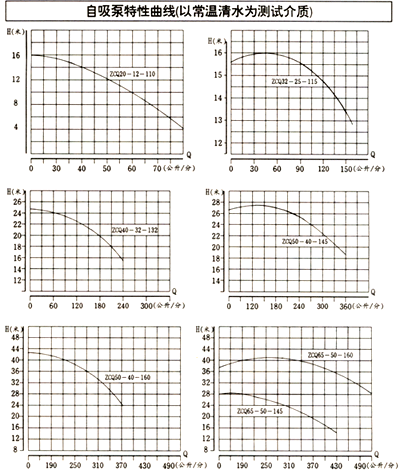

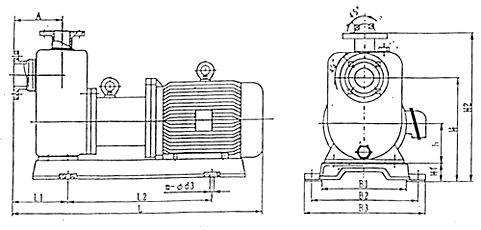

六、ZCQ型系列自吸式磁力泵安裝尺寸圖

七、ZCQ型系列自吸式磁力泵尺寸表

型號	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-Φd
ZCQ20-15-110	90	150	198	225	60	225	54	315	410	90	210	4--Φ18
ZCQ25-20-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-145	105	180	250	280	80	255	60	360	555	130	285	4--Φ12
ZCQ40-32-132	105	200	270	310	90	265	60	375	610	130	350	4--Φ14
ZCQ40-32-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-145	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ65-50-145	145	280	345	390	132	315	60	440	760	210	360	4--Φ16
ZCQ65-50-160	150	280	345	390	132	345	60	475	775	185	360	4--Φ16
ZCQ80-65-125	170	280	345	390	132	446	60	510	80	220	360	4--Φ16
ZCQ80-65-160	180	350	420	470	160	480	100	650	1000	270	390	4--Φ18
