組合式密封及以無密封介紹
時間：2012/2/22 來源：浙江揚子江泵業有限公司
|
密封類型 |
簡 圖 |
使用場合 |
特點與應用 | ||
|
往復 |
旋轉 | ||||
|
組合 式
密封 |
迷宮
螺旋
密封
與機
械密
封組
合 |
|
|
● |
由于采用迷宮一螺旋密封，使封油壓力降低，提高了機械密封使用壽命
目前已有用予常壓重油泵(溫度
354℃，壓力1．77MPa)等溫度、壓力較高的場合 |
|
機械
密封
與機
械密
封組
合 |
 |
● |
● |

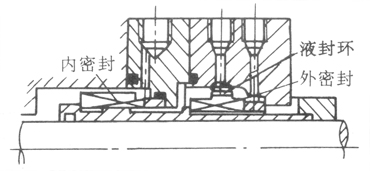

亦稱串聯密封。即利用前后密封腔的壓力降，以減少每一密封面所承受的壓力，通常每級可承擔7．0MPa壓力差
適用于高壓密封，一般串聯二級；亦可用于介質壓力不高，但密封要求嚴格的場合。兩密封間的封液利用液封環(見圖)進行強制循環，其壓力低于介質壓力，目的是潤滑密封。當內密封失效時，外密封仍可保證密封，提高密封可靠性。密封系統見表1—22方式52 | |
|
無
軸
封 |
隔
膜
式 |
 |
● |
|
在柱塞泵缸前加一隔膜，柱塞在缸內做往復運動，使缸內油產生壓力，推動隔膜在隔膜腔內前后鼓動，達到吸
排目的，也使輸送介質與泵缸隔開，防止輸送介質在動密封處泄漏
多用于輸送壓力小50MPa劇毒，易燃，易爆或貴重介質 |
|
屏
蔽
式 |
 |
|
● |
葉輪裝在電機伸出軸上，組成一個整體。電機定子內腔和轉子表面各有一層金屬薄套保護，稱屏蔽套，以防止輸送介質進入定子和轉子，軸承靠輸送介質潤滑
屬于無軸封型泵，用于輸送劇毒、易燃、易爆及貴重的介質 | |
|
磁 力 傳 動 式 |
 |
|
● |
內磁轉子裝在泵軸端，并用密封套封閉在泵體內部，形成靜密封。外磁轉子裝在電機軸端，套入密封套外側，使內外磁轉子處于完全偶合狀態。內外轉子間的磁場力透過密封套而相互作用，進行力矩的傳遞
完全封閉，不泄漏，特別適用于輸送劇毒、易燃、易爆介質
目前常用于功率不大的場合 | |
