化工泵進口預旋的修正計算
時間：2012/3/13 來源：浙江揚子江泵業有限公司

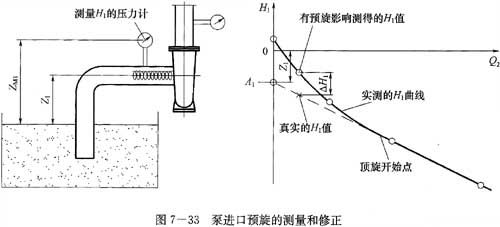

化工泵的葉輪旋轉，影響葉輪前吸入管路中的液體也旋轉，即產生預旋，如圖7-33所示。預旋在大流量時很小，幾乎測不出來，小流量時較強。預旋使管路外周的壓力增高．由此測量的泵進口壓力偏高，從而降低了泵的揚程，并可能使泵的流量揚程曲線出現駝峰。這種揚程下降和駝峰是一種假象，應予修正。其修正方法如下：選擇規定的進口測量截面到上游較遠處確認沒有預旋影響的另一位置(如泵吸水池)之問這段管路，測試并做出蘭段管路水力損失和流量的關系曲線H1=f(Q)，因?yàn)樗p失和流量的平方成比例，即H1=KQ2。用預旋影響甚微的大流量點的流量Q求出K值(K=H1／Q2)。然后用此K值向小流量側計算出不同流量的H。值，畫出計算的H1=f(Q)曲線。兩曲線間的差值即是修正值，應將該修正值加在原測試中對應流量點的揚程上。
