大型潛水泵的結構及主要特點
時間：2012/5/19 來源：浙江揚子江泵業有限公司
大型潛水泵的結構,大型潛水泵的特點,大型潛水泵的主要特點
大型潛水泵的電動機結構主要分為二種，一種是配礦、井用高壓潛水電泵的細長型立式結構，主要是充水式；另一種是外徑尺寸不受限制的立式結構或臥式結構，電動機可制作成千式、充水式或充油式等幾種。
大型潛水泵的典型結構
QKSG型(高壓)和QKSD型(低壓)雙吸式大型潛水泵結構示于圖1—22ao電動機為充水密封式結構，與井用充水式潛水電動機結構類似。其中，高壓潛水電動機的定子繞組采用聚氯乙烯絕緣高壓耐水絕緣導線或交聯聚乙烯絕緣尼龍護套高壓耐水絕緣導線制作，它們的高使用溫度分別為65℃和90℃：低壓潛水電動機的定子繞組采用的耐水絕緣導線與井用充水式潛水電動機的定子繞組采用的材料相同。耐水絕緣導線相互間的連接及耐水絕緣導線與引出電纜之問的連接，采用丁基自粘性膠帶或性能接近的其他膠帶進行包扎，作為耐水主絕緣層；外面再用機械強度較高的塑料膠粘帶或塑料帶進行包扎，作為機械保護層。水潤滑導軸承由石墨浸漬金屬材料制作的軸瓦和鍍鉻軸套或不銹鋼淬硬軸套組成，軸瓦上的冷卻潤滑槽一般為螺旋槽。水潤滑止推軸承結構為分塊調心式，一般有16塊扇型軸瓦，每塊均可自動調整，使軸承滑動面形成楔型水膜。止推軸承材料為石墨浸漬金屬材料，配對材料為不銹鋼制作并淬硬的圓盤。上止推軸承茹掏為整體式。大型潛水泵有上、下兩個吸人Ll，兩組泵葉輪對稱分布，所產生的兩個軸向推力方向相反，正好相互平衡。這樣，電動機下部的水潤滑』E推軸承只需承受電動機轉子和水泵轉動部分的重量，而不需承受水泵運行時所產生的軸向水推力，止推軸承所承受的勃向載荷大大減小，軸承運行條件好轉，磨損量減小，壽命延長，大型潛水泵運行的總體可靠性也相應得到提高，使用壽命延長。

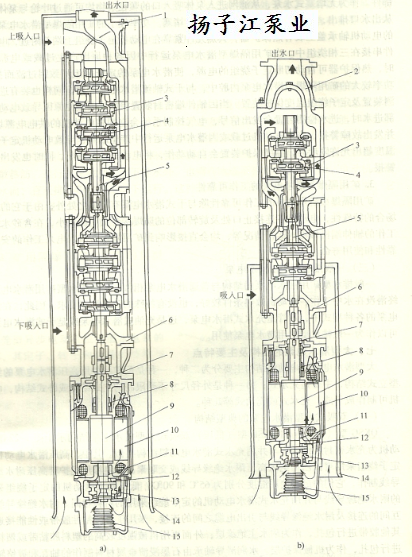

圖1—22大型潛水泵的典型結構
a)雙吸式b)單吸自動平衡式
1-吸入吐出體2-出水殼3-導口1- 4-葉輪5-泵軸6一下吸人體 7-甩砂環8-上導軸承 9一轉子 10一定子11-下導軸承12-上止推軸承 13止推軸承14-吸水罩 15一調壓囊
